Собачка катушки стартера бензогенератора ET-950 JIANTAI

Собачка катушки стартера бензогенератора ET-950 JIANTAI участвует в передаче усилия от ручного стартера к двигателю. При вытягивании шнура механизм зацепления помогает провернуть коленчатый вал для запуска. Исправная собачка должна входить в зацепление и освобождать ответную часть после завершения пускового движения. От состояния её контактных поверхностей зависит, будет ли стартер передавать усилие без проскальзывания.

Конструкция и причины замены

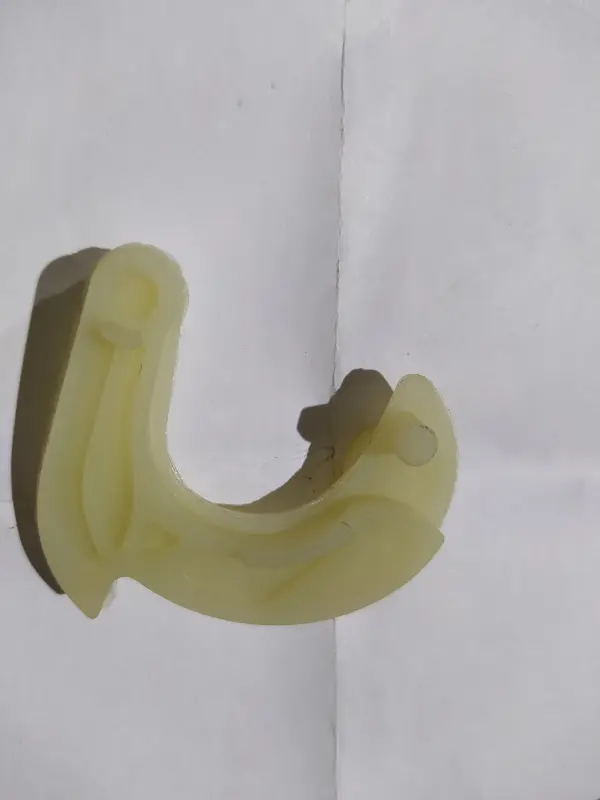

Деталь имеет открытую дугообразную форму, светло-жёлтый цвет и рельефные участки на боковой поверхности. При подборе значение имеет весь контур: изгиб, очертания концов и расположение выступов. Близкая по общему виду собачка может иначе перемещаться в механизме, поэтому одного сходства силуэта недостаточно.

Поводом разобрать стартер служат холостой ход шнура без проворачивания двигателя, непостоянное зацепление или срыв при вытягивании рукоятки. Эти признаки не доказывают поломку именно собачки: осмотра требуют также катушка, крепление и ответная часть зацепления. Саму собачку меняют при трещинах, сколах, деформации и заметном износе контактных кромок. Если повреждена ответная поверхность, замена только одной детали может не устранить проскальзывание.

Что сверить при подборе

Сравните снятую собачку с новой по наружному контуру, толщине, ширине и расположению посадочных участков. Отдельно проверьте форму концов, рабочей кромки и мест, через которые деталь удерживается в катушке. Она должна помещаться под крышкой и иметь необходимый ход без касания соседних частей. Маркировка генератора помогает сузить выбор, но соответствие конкретному установленному стартеру проверяют по самой детали и её посадке.

Сохраните старую собачку до окончания сборки: даже повреждённый образец помогает сопоставить геометрию. При осмотре оцените состояние опор, ограничителей хода и удерживающих деталей. Изношенная посадка может давать перекос, а загрязнение — мешать свободному перемещению. При наличии возвратного элемента проверьте его положение и состояние: заедание механизма не всегда связано с износом собачки.

Установка и проверка

Работайте при остановленном и остывшем двигателе, исключив случайный запуск. До разборки зафиксируйте положение собачки и порядок расположения крепежа. В ручном стартере есть натянутая возвратная пружина, поэтому катушку нельзя бесконтрольно освобождать. Разбирайте механизм в объёме, необходимом для доступа к детали, соблюдая порядок для установленного стартера.

Очистите посадочное место, установите собачку в прежней ориентации и закрепите предусмотренным крепежом. Не подрезайте выступы и не подгоняйте неподходящую деталь силой: это меняет зацепление и может привести к повторному срыву. До запуска проверьте плавность движения, отсутствие закусывания и возврат механизма в исходное положение. После сборки несколько раз плавно потяните рукоятку. Если шнур идёт рывками, не возвращается или стартер проскальзывает, повторно проверьте посадку и сопряжённые поверхности.
