Рычаг управления оборотами двигателя мотоблока 168F/170F (6,5/7Hp) DIGGER

Рычаг управления оборотами DIGGER предназначен для двигателя мотоблока 168F/170F (6,5/7Hp). С его помощью оператор задаёт режим работы двигателя через штатный привод управления. Исправный рычаг должен перемещаться без заеданий и удерживать выбранное положение: от этого зависит удобство настройки оборотов при запуске, прогреве и работе с нагрузкой.

Устройство и причины замены

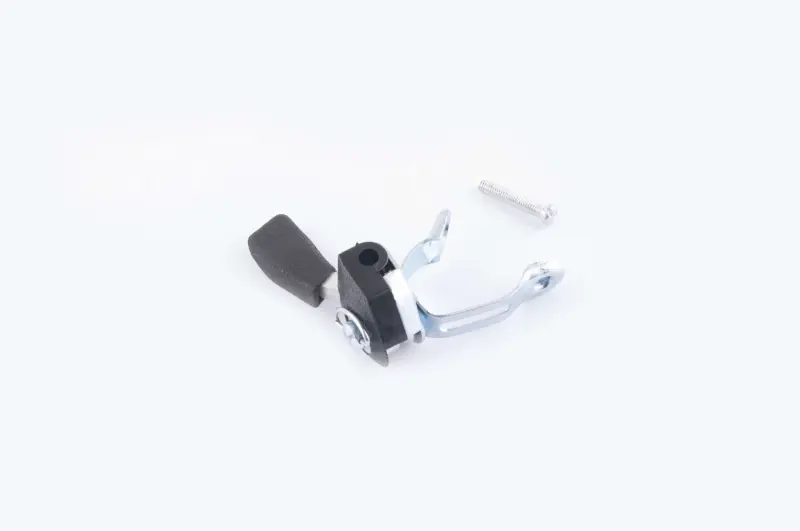

Конструкция включает поворотный рычаг, опорную часть и чёрную рукоятку. Изогнутая форма рычага и расположение отверстий имеют значение при установке: они должны соответствовать месту крепления и направлению движения привода. При подборе учитывают не только внешний контур, но и положение поворотного соединения относительно креплений.

Деталь меняют, если рычаг погнут, рукоятка повреждена, поворотное соединение заметно люфтит или механизм больше не удерживает заданное положение. Поводом для осмотра также служат тугой ход, рывки при перемещении и невозможность пройти весь привычный диапазон регулировки. Такие симптомы бывают связаны и с присоединённым приводом, поэтому сначала проверяют, где именно возникает сопротивление или свободный ход. Замена исправного рычага не устранит заедание троса или тяги.

Что сверить со снятой деталью

Сравните форму основания, количество и расположение крепёжных отверстий, положение оси поворота и доступное пространство для рукоятки. Отдельно проверьте место присоединения штатного привода: его направление и способ фиксации должны совпадать. Если управление тросовое, оцените крепление оболочки и посадку конца троса; если используются тяги — форму их концов и расположение точек соединения. Одного обозначения двигателя недостаточно для проверки всех особенностей установленного механизма.

Сопоставьте крайние положения старого и нового рычага. Рукоятка не должна упираться в соседние детали раньше, чем привод пройдёт нужный ход. Несовпадение геометрии может ограничить регулировку, оставить лишний свободный ход или постоянно натягивать привод. Не стоит компенсировать различия изгибанием рычага либо тяг: это меняет движение механизма и затрудняет правильную настройку.

Установка и проверка

Работу выполняют на заглушённом и остывшем двигателе, исключив случайный запуск. До снятия фиксируют расположение креплений, тяг, троса и пружин, которые связаны с рычагом. Затем отсоединяют привод и снимают крепёж, сохраняя порядок шайб и втулок. Одновременно осматривают соседние соединения: изношенные фиксаторы, повреждённые концы тяг или распушённый трос мешают точному управлению даже после замены рычага.

Новую деталь устанавливают в прежнем положении, присоединяют привод и затягивают крепления без перекоса. Поворотное соединение должно оставаться подвижным, а основание — неподвижным. До запуска несколько раз проводят рукоятку по всему диапазону, проверяя отсутствие заеданий, касания соседних деталей и самопроизвольного смещения. После запуска проверяют отклик двигателя на регулировку. Если обороты не удаётся снизить или рычаг перемещается сам, двигатель останавливают и проверяют соединения и настройку по инструкции к технике.
