Замок зажигания (голый) Zongshen RACE JAYCHEN

Замок зажигания (голый) Zongshen RACE JAYCHEN служит для управления включением и выключением зажигания ключом. Его меняют при повреждении личинки, заедании механизма или нарушении работы контактной части. Сам замок не вырабатывает искру: поворот ключа переключает контакты, от которых зависит разрешение запуска и работа подключённых потребителей по схеме техники.

Конструкция и признаки износа

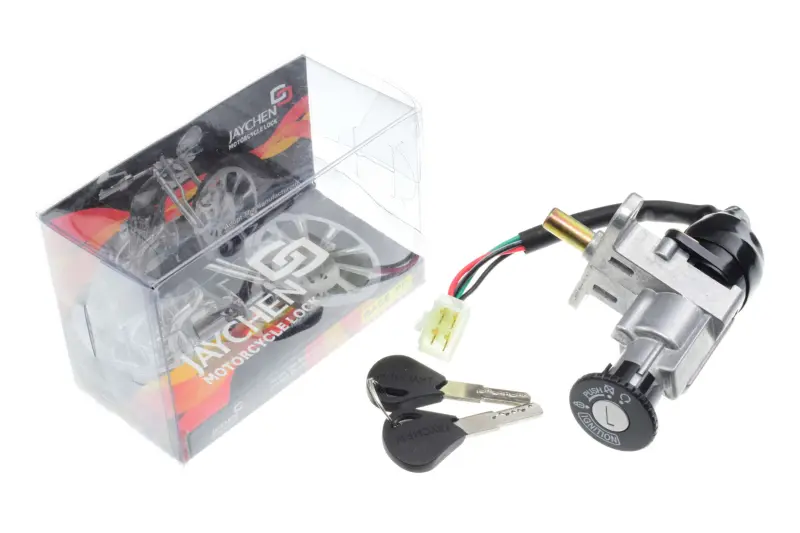

В конструкции предусмотрены корпус с крепёжными выступами, личинка под ключ и выведенные провода с разъёмом. На лицевой части нанесены надписи IGNITION и PUSH: первая обозначает зажигание, вторая — нажатие. При пользовании замком учитывайте обозначения положений и предусмотренный ход ключа; пытаться преодолеть упор силой нельзя.

Повод проверить замок — ключ входит с трудом, поворачивается рывками, требует покачивания или перестаёт уверенно фиксироваться в положениях. Износ контактов может проявляться перебоями питания при движении ключа. Однако похожие симптомы вызывают ослабленные клеммы и повреждённые провода, поэтому сначала осматривают соединение. Если механизм работает плохо только с одним ключом, стоит проверить сам ключ на изгиб и износ.

Что сверить при подборе

Ориентир для применения — модель, указанная в названии. Со снятым замком сравнивают форму корпуса, расположение крепёжных выступов, расстояние между точками крепления и положение личинки относительно облицовки. Корпус должен размещаться без перекоса, а к ключу должен оставаться свободный доступ. Несовпадение креплений нельзя компенсировать притягиванием детали с усилием: это создаёт нагрузку на корпус и мешает нормальной работе механизма.

Отдельно проверяют разъём: его форму, направляющие, число занятых контактов и расположение проводов по гнёздам. Одинаковый цвет проводов сам по себе не подтверждает одинаковое подключение. Назначение контактов сверяют со схемой техники и снятым замком. Также сравнивают длину проводов и направление их выхода: жгут должен доходить до ответной колодки без натяжения и проходить по штатному маршруту.

Замена и проверка

Работу начинают с выключенного зажигания и отключения аккумулятора, если он установлен. После получения доступа к креплению отмечают прокладку проводов, разъединяют колодку и снимают старый замок. Разъём удерживают за корпус, не тянут за проводку. Новый замок закрепляют в штатном месте, проверяют посадку и только затем подключают. Если крепёж повреждён или рассчитан на однократную установку, подбирают соответствующую замену.

Рядом с замком осматривают ответную колодку, изоляцию жгута и крепления облицовки. Оплавленные гнёзда, окисленные клеммы и оголённые участки проводов требуют устранения: замена одного замка не восстановит повреждённое соединение. Провода укладывают так, чтобы их не пережимала облицовка и не натягивало при повороте руля.

После подключения проверяют свободный ход ключа, включение и выключение зажигания, а затем остановку двигателя ключом. Ошибка в подключении может привести к отсутствию запуска, неправильной работе потребителей или короткому замыканию. Проверку завершают до окончательной сборки облицовки, чтобы сохранить доступ к разъёму и креплению.
