Тяга подсоса для бензопилы ST 180 FORESTER

Тяга подсоса для бензопилы ST 180 FORESTER передаёт движение от органа управления к механизму воздушной заслонки карбюратора. Подсос нужен при запуске холодного двигателя: прикрытая заслонка ограничивает поступление воздуха и помогает получить более богатую топливную смесь. Исправная тяга позволяет переводить заслонку в нужное положение, а после запуска — возвращать её в положение для работы двигателя.

Форма и назначение

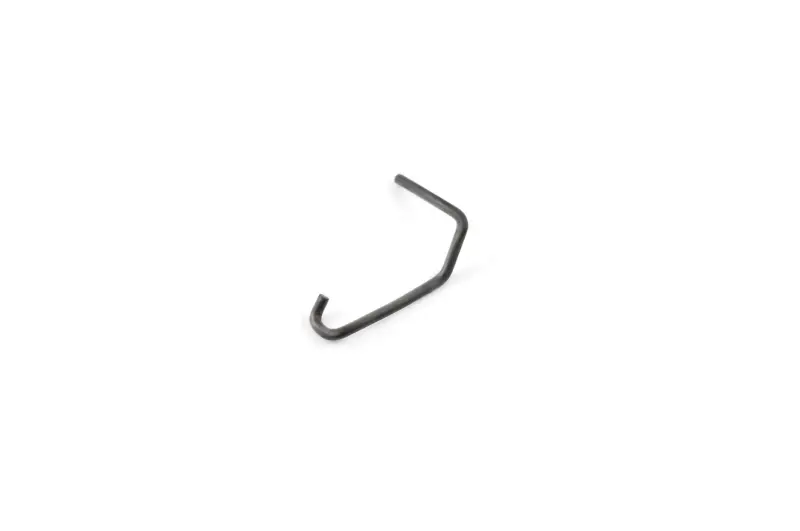

Деталь имеет вытянутую изогнутую форму, короткий загнутый конец и несколько изгибов по длине. Такая геометрия важна для передачи движения в ограниченном пространстве под кожухом пилы. При подборе нужно учитывать весь профиль: совпадение только одного конца ещё не означает, что тяга встанет на место и обеспечит требуемый ход заслонки. Установленная деталь должна проходить по предусмотренному пути и не цепляться за соседние части механизма.

Когда нужна замена

Тягу меняют при деформации, поломке, повреждении концов или износе мест зацепления. Повод осмотреть её — рычаг подсоса движется, а заслонка не доходит до нужного положения, управление заедает либо соединение соскакивает. Погнутая деталь может ограничивать ход механизма даже без заметного разрыва. Затруднённый запуск сам по себе не доказывает неисправность тяги: сначала проверяют, сохраняется ли связь между рычагом и заслонкой при переключении.

Что сверить при подборе

Сравните новую тягу со снятой деталью, расположив их одинаковыми концами в одну сторону. Проверьте общую длину, толщину, направление и положение каждого изгиба, форму зацепов и расстояние между точками присоединения. Особенно внимательно сопоставьте участки, которые входят в отверстия рычагов: они должны подходить к посадочным местам без принудительного разгибания. Если старая тяга сильно искривлена, ориентируйтесь также на расположение креплений и свободное пространство в механизме.

Заодно осмотрите отверстия рычагов, места зацепления и предусмотренные конструкцией фиксаторы. Выработка в сопряжённых деталях способна оставить люфт даже после замены тяги. Повреждённые крепления нужно восстановить или заменить вместе с неисправной деталью, иначе соединение может снова разъединиться. Сама воздушная заслонка должна перемещаться свободно: попытка преодолеть её заедание усилием на рычаге нагружает тягу и её концы.

Установка и проверка

Замену выполняют на остановленном остывшем двигателе, исключив случайный запуск. До снятия запомните направление тяги и расположение обоих концов. Освобождайте зацепы без усилия, способного повредить рычаги. Новую деталь устанавливают по штатному пути, возвращая на место предусмотренные крепления. Подгибать её для компенсации несовпадающей формы не стоит: это меняет взаимное положение зацепов и ход заслонки.

До запуска несколько раз переведите управление через предусмотренные положения. Проверьте, что зацепы остаются на месте, заслонка проходит полный ход, а тяга не упирается в кожух и соседние детали. Неправильная длина или направление изгибов могут удерживать заслонку частично закрытой либо мешать её закрытию для холодного пуска. При заедании или неполном ходе сначала исправляют посадку и проверяют подбор, а затем запускают двигатель.
