Амортизатор топливного бака STARS для Goodluck GL4500/5200

Амортизатор топливного бака STARS для Goodluck GL4500/5200

Деталь предназначена для установки в креплении топливного бака бензопил Goodluck GL4500 и GL5200. Она входит в антивибрационную систему пилы и создает упругое соединение между сопрягаемыми частями корпуса. Такое соединение позволяет баку и связанной с ним частью корпуса не принимать напрямую все колебания, возникающие при работе двигателя и пильной гарнитуры.

Назначение детали

Амортизатор поддерживает предусмотренное конструкцией положение топливного бака и одновременно изолирует его крепление от вибрационной нагрузки. Исправная деталь допускает необходимую упругую подвижность соединения, но не должна создавать свободный ход, перекос или контакт частей корпуса в обход демпфера. Это небольшой компонент, однако его состояние влияет на работу всей системы виброизоляции бензопилы.

В бензопилах семейства GL4500/5200 применяются разные амортизаторы: для топливного бака, картера и отдельная пружинная деталь. Они различаются назначением и конструкцией, поэтому амортизатор бака нельзя подбирать только по общему слову «амортизатор». Эта позиция относится именно к креплению топливного бака.

Как проверить соответствие

Перед заказом определите модель бензопилы и сопоставьте демонтированную деталь с новой по форме. Для правильного выбора проверьте:

• обозначение модели пилы — Goodluck GL4500 или GL5200;
• место установки — крепление топливного бака, а не картер или пружинная опора;
• общую длину и наружные диаметры цилиндрических участков;
• диаметр центрального отверстия, расположение кольцевых канавок и упорных буртиков.

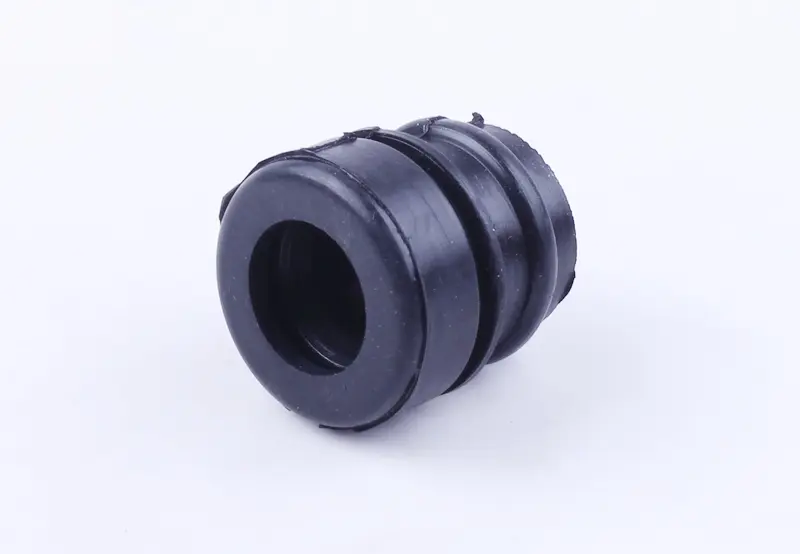

Амортизатор имеет компактную цилиндрическую форму, центральное сквозное отверстие и несколько наружных ступеней с кольцевыми канавками. Такая геометрия служит надежным ориентиром при сравнении со снятой деталью. Если на пиле ранее меняли бак, рукоятку либо корпусные части, особенно внимательно проверяйте посадочное место: одинаковое обозначение серии не отменяет возможных различий между исполнениями техники.

Когда требуется замена

Осмотрите установленный амортизатор при заметном усилении вибрации, появлении лишней подвижности бака или изменении взаимного положения частей корпуса. Основанием для замены являются трещины, разрывы, продавленные участки, стойкая деформация и неплотная посадка. Поврежденная деталь уже не удерживает соединение в предусмотренном положении и не обеспечивает нормальную виброизоляцию.

Антивибрационная система включает несколько опор, которые работают совместно. При обнаружении дефекта одной детали полезно осмотреть остальные амортизаторы, точки их крепления и сопрягаемые поверхности. Это помогает отличить локальное повреждение от общего износа креплений и не оставлять незамеченной причину чрезмерного смещения корпуса.

Рекомендации по установке

Перед монтажом очистите посадочные поверхности и сравните новую деталь со старой без растягивания и деформации. Амортизатор устанавливают ровно, сохраняя исходное положение канавок и буртиков относительно посадочных частей. Подрезать, рассверливать или иначе изменять его геометрию не следует: при таком вмешательстве посадка перестает соответствовать конструкции крепления.

Во время сборки контролируйте положение топливных шлангов и соседних деталей: они не должны быть зажаты, перекручены или натянуты перемещением бака. После установки проверьте плотность посадки, надежность крепежа и отсутствие нештатного соприкосновения частей корпуса. Правильно подобранный амортизатор STARS восстанавливает штатное упругое крепление топливного бака на бензопилах Goodluck GL4500 и GL5200.
