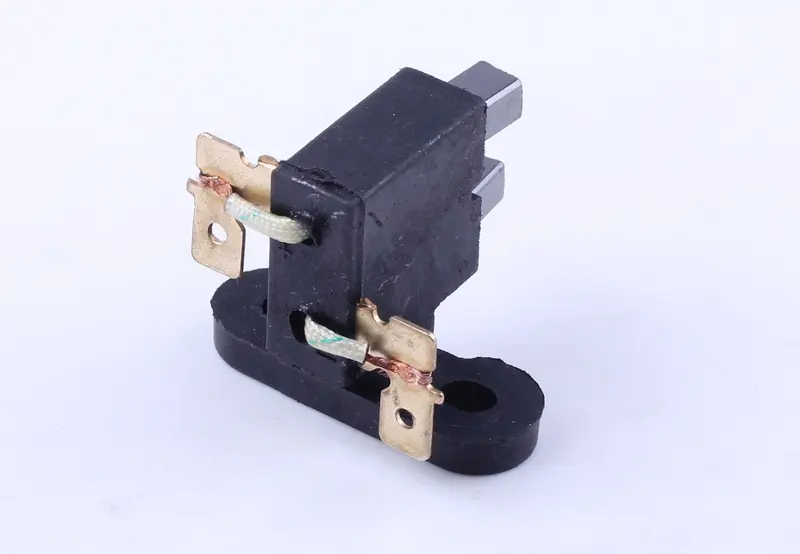

Щетки бензогенератора 5–6 кВт в пластмассовом корпусе BEST

Щетки бензогенератора 5–6 кВт BEST в пластмассовом корпусе предназначены для передачи тока на вращающийся ротор через контактные кольца. В генераторе со щеточным возбуждением от состояния этого контакта зависит работа системы возбуждения и выработка напряжения. Деталь меняют при износе щеток, повреждении их выводов или корпуса держателя.

Устройство и причины замены

В общем корпусе расположены две щетки. Снаружи находятся гибкие токоподводящие проводники и контактные выводы, а в основании предусмотрены места крепления. Корпус удерживает щетки относительно контактных колец и задает направление их перемещения. При подборе имеют значение как сами щетки, так и геометрия держателя: внешне близкая деталь может иначе располагаться над кольцами.

В процессе работы щетки постепенно стираются. Если они слишком короткие, заедают в направляющих или прижимаются неравномерно, контакт становится ненадежным. Поводом для проверки служат пропадание выходного напряжения, его нестабильность и заметное искрение в зоне колец. Такие проявления бывают и при других неисправностях генератора, поэтому основанием для замены должны быть результаты осмотра. Трещины корпуса, обрыв гибкого проводника, сколы щеток и следы перегрева выводов также требуют внимания.

Что сверить при подборе

Обозначение 5–6 кВт указывает на назначение по мощности бензогенератора, но одной мощности для выбора недостаточно. Сопоставьте снятый держатель с заменой: форму основания, расположение и расстояние между креплениями, габариты корпуса, направление выхода щеток и положение контактных выводов. Отдельно проверьте сечение щеток и расстояние между ними, чтобы каждая попадала на свое контактное кольцо.

Оценивайте не только изношенные выступающие концы: их длина уже уменьшилась в работе. Для проверки посадки полезнее размеры направляющих и документация генератора. Разъемы проводки должны соответствовать выводам, а после подключения провода не должны натягиваться или касаться вращающихся частей. Ошибка в форме основания или вылете щеток может привести к перекосу, слабому контакту и ускоренному износу колец.

Особенности установки

Работу выполняют на остановленном и остывшем генераторе с отключенными потребителями и исключенной возможностью случайного запуска. До снятия держателя отмечают расположение проводов. Крепеж освобождают аккуратно, затем отводят корпус от колец, не вытягивая его за гибкие проводники. Посадочное место очищают от щеточной пыли, а контактные кольца осматривают на наличие глубоких борозд, подгорания и загрязнений. Поврежденная поверхность быстро изнашивает новые щетки.

При установке проверяют свободный ход обеих щеток и их правильное положение относительно колец. Корпус должен прилегать к месту крепления без перекоса; крепеж затягивают с учетом требований генератора, не деформируя пластмассу. Заодно осматривают наконечники проводов: ослабленные или подгоревшие соединения требуют устранения дефекта. После сборки возвращают защитные детали на место и проверяют выходное напряжение по инструкции генератора, прежде чем подключать нагрузку.
