Амортизатор KOMATCU для GY6, DIO, LEAD 280 мм, стандартный, красный

Амортизатор KOMATCU 280 мм для GY6, DIO, LEAD — стандартный пружинный амортизатор с красной пружиной. Он работает в подвеске скутера: пружина принимает нагрузку и сжимается на неровностях, а амортизатор гасит колебания после её распрямления. Исправная деталь помогает подвеске отрабатывать неровности без затяжной раскачки.

Конструкция и причины замены

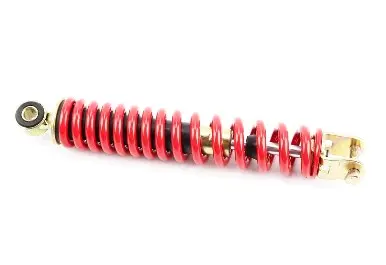

Вокруг корпуса расположена винтовая пружина. На одном конце предусмотрена проушина с втулкой, на другом — вилочное крепление. Такая геометрия определяет способ соединения с подвеской, поэтому при подборе имеют значение оба крепления, а не только длина амортизатора. Красный цвет относится к пружине; обозначение «стандартный» сохраняет название исполнения.

Повод проверить амортизатор — повторные колебания после проезда неровности, частые пробои подвески, стук в местах крепления или заметное проседание при привычной нагрузке. К замене также могут привести повреждение пружины, деформация корпуса и люфт втулки. Стук сам по себе ещё не указывает на неисправность амортизатора: его причиной бывает ослабленный крепёж или изношенная посадка.

Что сверить со снятой деталью

Значение 280 мм используйте как ориентир для подбора вместе с геометрией креплений. Сравнивайте старый и новый амортизаторы в одинаковом состоянии, без нагрузки, измеряя расстояние между одинаковыми точками. Для проверки установки особенно существенно расстояние между центрами крепёжных отверстий. Одного совпадения названия скутера недостаточно: крепления должны соответствовать конкретной модификации.

• Сверьте диаметр отверстия и ширину втулки в проушине: болт должен подходить по посадке, а втулка — размещаться между опорными поверхностями.
• Проверьте внутреннюю ширину вилки, расположение её отверстий и способ фиксации крепежа.
• Сопоставьте наружный диаметр пружины и пространство вокруг амортизатора, чтобы исключить касание соседних деталей при ходе подвески.
• Осмотрите болты, втулки, дистанционные детали и посадочные места. Износ этих соединений способен сохранить стук даже после замены амортизатора.

Особенности установки

Скутер устойчиво фиксируют, а часть подвески, которую удерживает амортизатор, поддерживают и разгружают. До извлечения болтов запоминают расположение втулок, шайб и дистанционных деталей. Амортизатор меняют в сборе; разбирать подпружиненную конструкцию для обычной замены не требуется. Изношенные крепёжные детали заменяют подходящими по размеру.

При установке отверстия совмещают перемещением поддерживаемой части подвески. Болтами не стягивают несовпадающие крепления и не устраняют несоответствие ширины вилки. Порядок окончательной затяжки, положение подвески и момент затяжки выбирают по руководству конкретного скутера. После сборки проверяют отсутствие люфта, перекоса и контакта пружины с соседними деталями.

Неподходящая длина меняет положение подвески и доступный ход, а неверная ширина крепления создаёт перекос или зазор. Это может вызвать стук, ускоренный износ втулок и ограничение движения подвески. После короткой пробной поездки на небольшой скорости повторно осматривают крепления и проверяют, не появились ли посторонние звуки.
