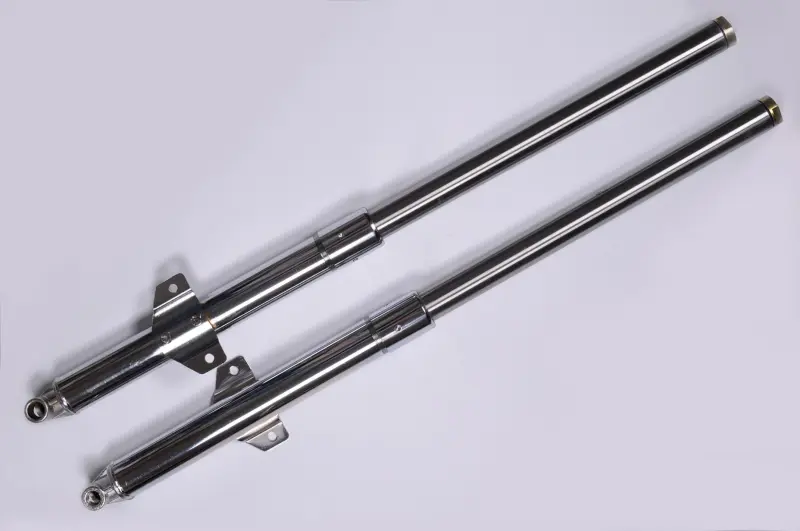

Перья вилки ИЖ JING, пара

Перья вилки ИЖ JING — пара деталей телескопической вилки мотоцикла. Они соединяют переднее колесо с траверсами и обеспечивают его направленное перемещение при работе подвески. От состояния перьев зависят плавность хода вилки и точность движения колеса относительно руля. Пару подбирают для замены повреждённых или изношенных перьев, когда восстановление отдельных деталей уже не решает проблему.

Конструкция и причины замены

В пару входят два пера. Каждое имеет длинную верхнюю трубу и нижнюю подвижную часть с крепёжными ушками; внизу расположено отверстие под ось колеса. При сборке нужно учитывать расположение креплений на каждом пере: совпадения общей формы недостаточно, чтобы колесо и закреплённые на вилке детали заняли правильное положение.

Поводом для проверки служат потёки масла, люфт между трубой и нижней частью, заедание при сжатии и заметная разница в работе сторон. Раковины и продольные задиры на поверхности, проходящей через уплотнение, могут быстро повредить новый сальник. Если труба погнута после удара, одной заменой уплотнений ровный ход не восстановить. При этом течь сама по себе ещё не означает, что нужно менять перо целиком: сначала проверяют поверхность трубы, направляющие и уплотнения.

Что сверить со снятыми перьями

Ориентируйтесь на фактически установленную вилку, особенно если мотоцикл уже ремонтировали или переделывали. Сравните общую длину в одинаковом положении, диаметр труб в местах зажима траверсами и расстояние от верхнего торца до оси колеса. Несовпадение этих параметров меняет положение передней части мотоцикла или мешает правильно закрепить перья.

• Сопоставьте отверстия под ось колеса, форму нижних креплений и их расположение относительно труб.
• Проверьте количество, форму и расстояния между ушками крепления крыла и других деталей, закреплённых на вилке.
• Сравните верхние окончания перьев и способ их фиксации с конструкцией снятой вилки.
• Убедитесь, что колесо с его осью и дистанционными втулками занимает штатное положение без принудительного стягивания перьев.

Особенности установки

Мотоцикл надёжно устанавливают с разгруженным передним колесом, затем освобождают крепления связанных с вилкой деталей и снимают старые перья. Посадочные места в траверсах очищают и осматривают. Одновременно проверяют ось колеса, дистанционные втулки, крепёж и пыльники: повреждение соседней детали может помешать правильной сборке даже с исправными перьями.

Новые перья выставляют на одинаковую высоту в траверсах и собирают переднюю часть по руководству для конкретной вилки. Тип и количество масла, подготовку перьев к работе и моменты затяжки определяют по её требованиям. Трубы нельзя царапать инструментом, а крепления — подгонять затяжкой при несовпадающих отверстиях. Перекос способен вызвать тугой ход, ускоренный износ направляющих и повторную течь.

После сборки проверяют свободное вращение колеса, работу тормоза и плавное сжатие вилки без закусывания. При повороте руля тросы и шланги не должны натягиваться или задевать крепления. Если появились перекос, стук или заедание, сначала устраняют причину. Новая пара перьев должна работать согласованно с осью, траверсами и креплениями колеса.
