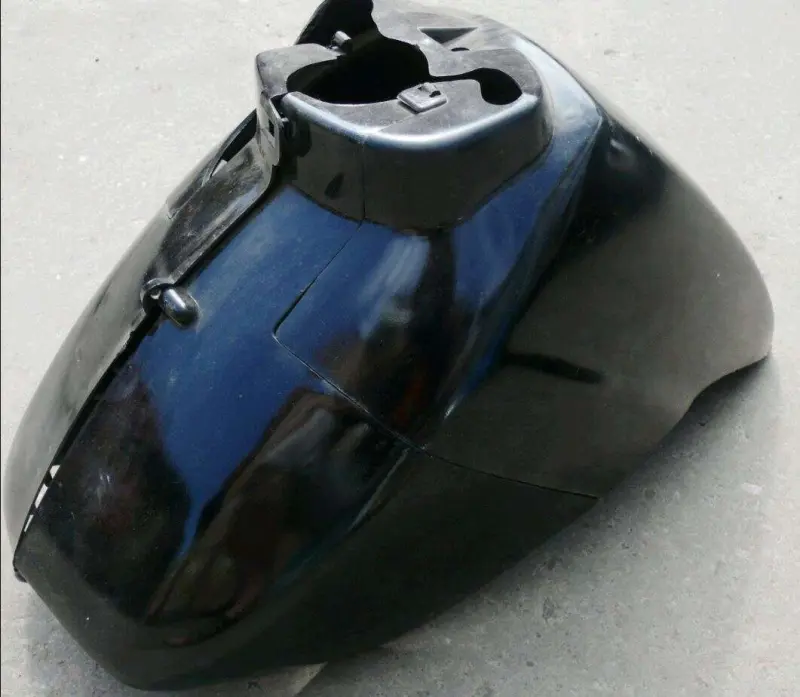

Крыло переднее Honda LEAD 90/AF20, черное, VDK

Переднее крыло Honda LEAD 90/AF20 — черная деталь облицовки над передним колесом скутера. Оно задерживает часть воды, грязи и мелких частиц, которые поднимает вращающаяся шина, и закрывает колесо сверху. Крыло меняют при повреждении корпуса, разрушении креплений или восстановлении внешнего вида скутера. Обозначение исполнения — VDK.

Форма и причины замены

Корпус имеет объемную изогнутую форму, глянцевую наружную поверхность и верхнюю часть с вырезами и крепежными участками. При подборе важен весь профиль: новая деталь должна занять свое место над колесом и состыковаться с окружающей облицовкой без натяга. Одного совпадения цвета недостаточно, поскольку различия в форме креплений или высоте корпуса мешают правильной посадке.

Поводом для замены служат сквозные трещины, отломанные края, поврежденные посадочные места и деформация после удара. Неглубокие потертости в основном влияют на внешний вид, а трещины возле крепежа могут разрастаться от вибрации. Если крыло дребезжит или стоит с перекосом, сначала проверяют его фиксацию: причиной бывает ослабленный крепеж или поврежденная опора. Замена одного корпуса не устранит перекос, если основание осталось погнутым.

Что сверить со снятым крылом

Сопоставьте контур передней и задней кромок, ширину корпуса, расположение верхних вырезов и всех точек крепления. Проверьте расстояния между креплениями и форму прилегающих поверхностей. Полезно сравнивать детали не только сверху, но и со стороны внутренней полости: там заметны различия посадочных мест, которые снаружи легко пропустить. Сверяйте обозначение модели на технике, особенно если облицовку уже меняли.

Отдельно оцените свободное пространство вокруг шины и рядом с соседними панелями. Крыло не должно касаться колеса или мешать повороту руля. Если на старой детали есть следы протирания изнутри, нужно найти причину контакта: неверную посадку, деформацию креплений либо несоответствие установленных деталей. Такие следы помогают понять, почему прежнее крыло повредилось и что требуется исправить при замене.

Установка и проверка

Перед снятием запомните расположение крепежа и порядок прилегания соседних деталей. Освободите доступ к точкам фиксации, поддерживайте крыло и снимайте его без рывков, чтобы не повредить окружающую облицовку. Осмотрите винты, шайбы, втулки и опоры, если они предусмотрены конструкцией скутера. Поврежденный крепеж заменяют, а пригодные детали сохраняют для сборки.

Новое крыло сначала примеряют и наживляют крепеж без окончательной затяжки. После выравнивания корпуса крепления затягивают постепенно, не стягивая ими несовпадающие отверстия. Излишнее усилие способно повредить посадочные места. В конце проверяют устойчивость крыла, зазоры и отсутствие контакта при повороте руля в обе стороны. Перекос, натяг или касание шины требуют исправления до поездки: иначе возможны протирание корпуса, новые трещины и ослабление креплений.
