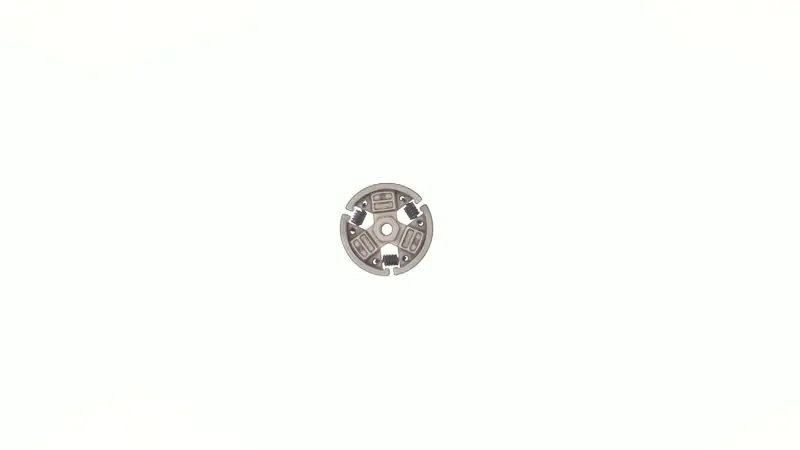

Муфта сцепления бензопилы ДАНИЛО-43

Муфта сцепления для бензопилы ДАНИЛО-43

Муфта предназначена для ремонта центробежного сцепления бензопилы ДАНИЛО-43. Она соединяет двигатель с барабаном сцепления в зависимости от частоты вращения: на холостом ходу колодки удерживаются пружинами, а при повышении оборотов расходятся под действием центробежной силы и прижимаются к внутренней поверхности барабана. Через барабан и ведущую звездочку вращение передается пильной цепи.

Конструкция включает три колодки, расположенные вокруг центральной посадочной части, и удерживающие их пружины. Такая компоновка обеспечивает одновременное включение колодок при наборе оборотов. После снижения частоты вращения пружины возвращают их к центру, разъединяя муфту и барабан. Исправность обеих частей конструкции важна для своевременного включения привода и остановки цепи на холостом ходу.

Размеры и проверка совместимости

• Назначение: центробежное сцепление бензопилы ДАНИЛО-43.
• Резьбовая посадка: M12.
• Наружный диаметр: 74 мм.
• Высота: 10/12 мм.
• Конфигурация: три колодки с пружинами и центральная резьбовая посадка.

Название модели — только первый критерий подбора. Перед заказом сопоставьте наружный диаметр, высоту, тип и диаметр резьбы с демонтированной муфтой. Проверьте расположение колодок и пружин, форму центральной части, посадку относительно барабана, а также свободное пространство под крышкой сцепления. Это особенно актуально для пил одной серии, выпущенных в разных модификациях: внешне близкие детали могут отличаться резьбой или геометрией посадки.

Когда требуется замена

Муфту проверяют, если цепь начинает двигаться при устойчивых холостых оборотах, включается с задержкой, разгоняется рывками либо продолжает движение после сброса газа. Основанием для замены также служат поврежденные или ослабленные пружины, неравномерно изношенные колодки, трещины, деформация и выраженные следы перегрева на контактных поверхностях. Перед окончательным выводом следует исключить чрезмерные холостые обороты двигателя, неисправность барабана, подшипника и ведущей звездочки.

Установка и контроль после ремонта

Работы выполняют на полностью остановленной и остывшей бензопиле со снятым наконечником свечи зажигания. Для доступа демонтируют крышку, пильную гарнитуру и барабан в порядке, предусмотренном конструкцией конкретной пилы. Муфту устанавливают без перекоса и затягивают способом, указанным в руководстве по обслуживанию ДАНИЛО-43: направление резьбы и порядок фиксации нельзя определять по внешнему сходству с другими моделями.

Одновременно осматривают внутреннюю поверхность барабана, подшипник, ведущую звездочку и прилегающую зону под крышкой. Скопления опилок и масла удаляют, поскольку загрязнение мешает осмотру и отводу тепла. После сборки барабан должен вращаться без заеданий, а цепь — оставаться неподвижной на нормальном холостом ходу и начинать движение только при повышении оборотов. Правильно подобранная муфта восстанавливает штатное включение привода без необходимости менять исправные детали пильной гарнитуры.
