Муфта сцепления Woodman для бензопил Stihl 066/MS 660

Муфта сцепления Woodman для бензопил Stihl 066/MS 660

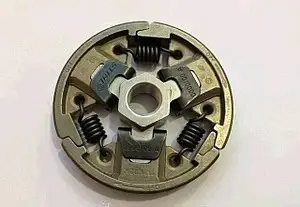

Центробежная муфта предназначена для ремонта привода цепи бензопил Stihl 066 и MS 660. Деталь устанавливается на коленчатом валу и соединяет двигатель с барабаном сцепления при повышении оборотов. На холостом ходу пружины удерживают колодки внутри, а после нажатия на курок газа колодки расходятся и прижимаются к внутренней поверхности барабана. В результате вращение передается на ведущую звездочку и пильную цепь.

Конструкция и назначение

Муфта Woodman выполнена по открытой трехколодочной схеме. Три колодки размещены вокруг центрального несущего элемента и соединены тремя возвратными пружинами. Такая компоновка обеспечивает одновременное радиальное перемещение колодок и автоматическое включение привода при наборе оборотов. Когда частота вращения снижается до холостого хода, исправные пружины возвращают колодки внутрь, прекращая передачу вращения на барабан.

Муфта работает совместно с барабаном, ведущей звездочкой, игольчатым подшипником и крепежными деталями привода. Эти компоненты следует осматривать вместе, поскольку поврежденная внутренняя поверхность барабана, люфт подшипника или неправильная посадка соседних деталей способны повлиять на работу даже новой муфты. Барабан, звездочка и подшипник не следует считать частью комплектации этой позиции без отдельного уточнения.

Когда требуется проверка и замена

Осмотр сцепления проводят, если цепь начинает двигаться при правильно настроенном холостом ходе, привод включается рывками, пила теряет тягу под нагрузкой либо в зоне барабана появляется заметный перегрев. Движение цепи на холостых оборотах может быть связано не только с муфтой, но и с регулировкой двигателя, поэтому перед заменой полезно проверить весь привод.

• Колодки: не должны иметь трещин, сколов, выраженной деформации или резко неравномерного износа контактных поверхностей.
• Пружины: проверяются на разрыв, растяжение и одинаковое удержание всех трех колодок в исходном положении.
• Центральная часть: требует проверки посадки, резьбового соединения и отсутствия повреждений в местах сопряжения с колодками.
• Барабан и подшипник: осматриваются на износ, задиры, перегрев и избыточный люфт до окончательной сборки.

Как подобрать муфту

Заявленная совместимость этой позиции — бензопилы Stihl 066 и MS 660. Перед заказом проверьте полное обозначение пилы и сопоставьте новую деталь со снятой муфтой. Значение имеют общая геометрия, трехколодочная компоновка, расположение трех пружин, форма центральной части, направление резьбы, посадка относительно барабана и свободное размещение под крышкой. Внешне похожая муфта от другой серии может отличаться посадочными параметрами, поэтому одного сходства формы недостаточно.

Если пила ранее ремонтировалась или собрана с деталями разных модификаций, дополнительно сравните фактическую конфигурацию привода. Не переносите совместимость автоматически на модели 064, MS 650, MS 661 или другие бензопилы: для них требуется отдельное подтверждение применяемости именно этой позиции.

Установка и контроль после ремонта

Работы выполняют на остановленной и остывшей пиле со снятым колпачком свечи зажигания. Для доступа снимают крышку, режущую гарнитуру и барабан сцепления, после чего поршень фиксируют предназначенным для обслуживания приспособлением. На моделях MS 660 крепление муфты имеет левую резьбу: при демонтаже ее отворачивают по часовой стрелке. Удары по колодкам и фиксация поршня случайными металлическими предметами недопустимы, поскольку могут повредить новую деталь или двигатель.

При сборке сохраняют правильное положение шайб и соседних компонентов, а затяжку выполняют по сервисным данным конкретной бензопилы. После монтажа барабан должен проворачиваться без заеданий. Перед началом пиления проверяют поведение привода: при устойчивом холостом ходе цепь остается неподвижной, а при повышении оборотов включается без задержек и резких рывков. Такой контроль помогает оценить не только установленную муфту Woodman, но и состояние всего привода цепи.
