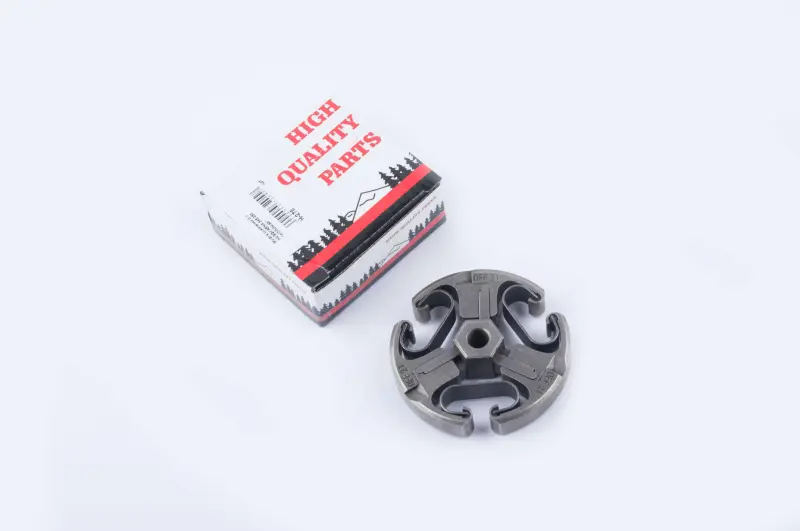

Муфта сцепления Woodman для бензопил Husqvarna 268/272

Муфта сцепления Woodman для Husqvarna 268/272

Центробежная муфта предназначена для ремонта привода цепи бензопил Husqvarna 268 и 272. Деталь устанавливается со стороны привода и взаимодействует с барабаном сцепления: при наборе оборотов двигателя передает вращение на ведущую звездочку, а через нее — на пильную цепь. Такая замена актуальна при износе штатной муфты, повреждении колодок или пружин, пробуксовке и нестабильном включении привода.

Как работает муфта

В основе конструкции находятся три колодки, объединенные пружинами вокруг центральной части. На холостом ходу пружины удерживают колодки ближе к центру, поэтому они не должны постоянно воздействовать на внутреннюю поверхность барабана. С ростом частоты вращения центробежная сила разводит колодки наружу. Они прижимаются к барабану, после чего вращение двигателя передается к ведущей звездочке и цепи. При снижении оборотов пружины возвращают колодки в исходное положение.

Муфта работает совместно с барабаном, звездочкой и игольчатым подшипником, поэтому состояние этих деталей влияет на поведение всего привода. Если двигатель набирает обороты, но цепь разгоняется с задержкой, привод проскальзывает под нагрузкой либо в зоне сцепления появляется чрезмерный нагрев, необходимо проверять не только муфту, но и сопряженные компоненты. Вращение цепи на правильно настроенном холостом ходу также требует диагностики: причиной может быть состояние сцепления или повышенная частота холостого хода.

Что проверить при подборе

Основной ориентир для этой позиции — модель бензопилы: муфта заявлена для Husqvarna 268 и Husqvarna 272. До установки следует уточнить полное обозначение пилы и сопоставить снятую деталь с новой. Особенно важны форма центрального посадочного участка, расположение колодок и пружин, наружный профиль, способ соединения с валом и соответствие используемому барабану. Один только внешний диаметр не дает достаточной уверенности в совместимости.

• Модель техники: Husqvarna 268 или Husqvarna 272.
• Тип детали: центробежная муфта привода цепи, а не барабан сцепления и не ведущая звездочка.
• Конструкция: узел с тремя колодками и возвратными пружинами.
• Сопряжение: центральная посадка и рабочий профиль должны соответствовать валу и барабану конкретной пилы.

Замена и проверка после ремонта

Перед разборкой привод очищают от опилок и загрязнений, чтобы оценить состояние деталей и не занести абразивные частицы в посадочные зоны. После снятия старой муфты проверяют барабан, ведущую звездочку и игольчатый подшипник: выраженные следы перегрева, глубокая выработка, заедание или заметный люфт могут потребовать отдельного обслуживания. Новую муфту устанавливают с соблюдением порядка разборки и требований руководства к конкретной модификации пилы. Для фиксации двигателя и работы с креплением применяют предназначенный для этого инструмент, не нагружая лопасти вентилятора и другие хрупкие детали.

После сборки барабан должен вращаться без закусывания, а детали привода — располагаться без перекоса. Проверку начинают на холостом ходу: цепь должна оставаться неподвижной. Затем оценивают включение при наборе оборотов и отсутствие проскальзывания под рабочей нагрузкой. Если цепь продолжает двигаться на холостом ходу, муфта включается неравномерно или зона привода быстро нагревается, эксплуатацию прекращают до проверки регулировки двигателя, правильности сборки и состояния сопряженных компонентов.

Муфта Woodman подходит для планового восстановления бензопил Husqvarna 268/272, когда требуется вернуть корректное автоматическое включение цепного привода. Точное сопоставление модели, посадки и окружающих деталей помогает выполнить ремонт без ошибочной замены барабана, звездочки либо другой части сцепления.
