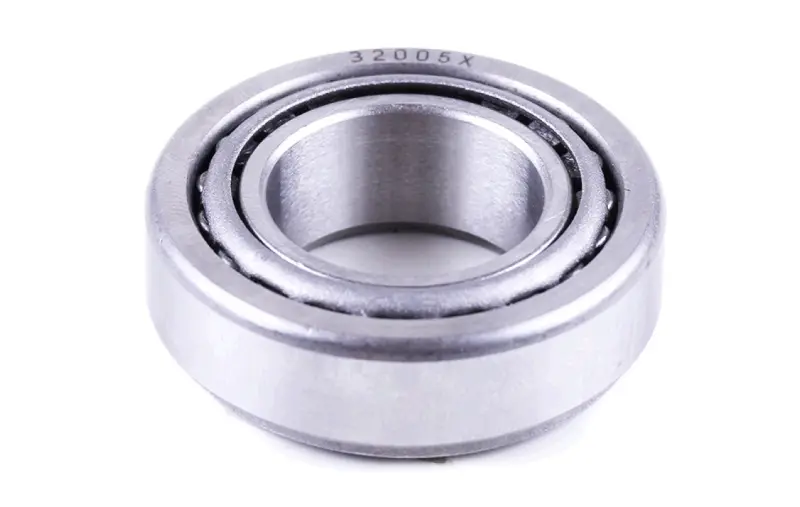

Подшипник рулевой колонки конический 32005X, 25х47х15 мм

Подшипник рулевой колонки 32005X, 25х47х15 мм

Конический роликовый подшипник 32005X работает в рулевой колонке мототехники эндуро- и кроссового типа, а также мопедов и питбайков: он опирает шток вилки на стакан рамы сверху и снизу. Опора принимает вес передней части техники, удары от неровностей и продольное усилие при торможении, сохраняя при этом легкое и предсказуемое вращение руля.

Конструкция и принцип работы

Подшипник разборный и состоит из двух частей: наружного кольца-чашки и внутреннего кольца с сепаратором и коническими роликами. Ролики стоят под углом к оси, поэтому одна опора одновременно держит радиальную и осевую нагрузку — то сочетание, которое возникает в рулевой колонке при торможении, приземлении после трамплина и езде по грунту. Разборная схема заметно упрощает ремонт: чашка запрессовывается в стакан рамы отдельно, конус напрессовывается на шток вилки отдельно, и для сборки не нужна оправка под весь подшипник целиком. Осевой зазор колонки выставляется затяжкой верхней регулировочной гайки, поэтому руль настраивается без люфта и без тугого хода.

Характеристики

• Тип: однорядный конический роликовый подшипник
• Обозначение: 32005X
• Внутренний диаметр: 25 мм
• Наружный диаметр: 47 мм
• Ширина: 15 мм
• Исполнение: разборное, стальные кольца и конические ролики в сепараторе

Как подобрать

Главный критерий подбора — посадочные размеры. Измерьте диаметр штока вилки под конусом, он должен быть 25 мм, посадочное отверстие стакана рамы под чашку — 47 мм, а высоту старого комплекта чашка плюс конус в сборе — 15 мм. Если прежняя опора была шариковой с насыпными шариками и отдельными дорожками, переход на конический типоразмер возможен только при совпадении размеров стакана и штока. В рулевой колонке подшипники стоят парой, сверху и снизу, поэтому при переборке разумно брать сразу два и менять обе опоры вместе с пыльниками: ресурс верхней и нижней опоры почти всегда вырабатывается одновременно.

Когда пора менять

• Руль ощутимо подклинивает и фиксируется в положении прямо — на дорожках появились лунки от роликов.
• При работе передним тормозом в колонке слышен стук, а вилка играет вперед-назад.
• Поворот руля идет рывками, с закусыванием в отдельных положениях.
• После мойки или бродов ход стал тугим — смазку вымыло и дорожки начали корродировать.

Установка

Чашку запрессовывают в стакан рамы ровно, без перекоса, прикладывая усилие только к наружному кольцу; конус садят на шток вилки через оправку, которая упирается во внутреннее кольцо. Перед сборкой ролики плотно набивают консистентной смазкой — так узел дольше держит нагрузку и лучше сопротивляется пыли и влаге. После затяжки колонки проверьте настройку: руль от легкого толчка должен доходить до упора сам, а покачивание вилки вперед-назад при зажатом переднем тормозе не должно давать стука. Через первые несколько поездок затяжку стоит проконтролировать повторно — детали приработаются, и зазор может немного вырасти.
