Муфта сцепления бензопилы Goodluck GL 3800

Муфта сцепления для бензопилы Goodluck GL 3800

Муфта предназначена для ремонта центробежного сцепления бензопилы Goodluck GL 3800. Деталь связывает коленчатый вал двигателя с барабаном сцепления и позволяет передавать вращение на ведущую звездочку только после увеличения оборотов. На холостом ходу цепь должна оставаться неподвижной, а при нажатии на курок газа сцепление подключает режущую гарнитуру к двигателю.

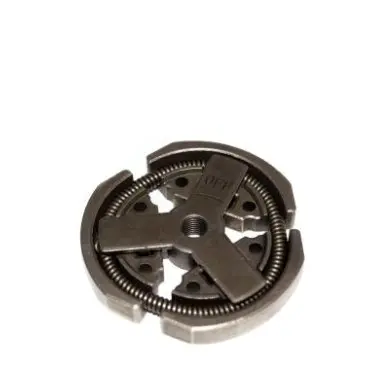

Конструкция включает три колодки, расположенные вокруг центральной резьбовой ступицы, и возвратные пружины по наружному контуру. Пока обороты невысоки, пружины удерживают колодки ближе к центру. При разгоне центробежная сила разводит их наружу, рабочие поверхности прижимаются к внутренней стенке барабана, и вращение передается дальше на звездочку и цепь. После снижения оборотов пружины возвращают колодки в исходное положение, разъединяя двигатель и привод гарнитуры.

Когда требуется проверка сцепления

Состояние муфты проверяют, если при правильно настроенном холостом ходе цепь продолжает двигаться, включение происходит с задержкой или пила теряет способность передавать усилие под нагрузкой. Поводом для разборки также служат неравномерное зацепление, посторонний звон со стороны барабана, заметный износ колодок либо повреждение и ослабление пружин. Эти признаки могут иметь и другие причины, поэтому вместе с муфтой осматривают барабан, ведущую звездочку, игольчатый подшипник и механизм тормоза цепи.

Что проверить при подборе

• Модель бензопилы. Эта позиция рассчитана на Goodluck GL 3800. Одного внешнего сходства с муфтами для серий 4500, 5200 и других пил недостаточно.
• Посадочное соединение. Нужно сопоставить резьбу центральной ступицы, ее направление и глубину посадки с демонтированной деталью.
• Геометрию узла. Сравните наружный размер, форму трех колодок, расположение пружин и рабочий зазор относительно штатного барабана.
• Смежные детали. Барабан должен свободно вращаться на исправном подшипнике и не иметь критической выработки в зоне контакта с колодками.

Подбор только по общему обозначению «3800» требует внимательности: бензопилы одной размерной серии могут выпускаться в разных исполнениях. До покупки желательно снять крышку сцепления и непосредственно сопоставить старую муфту с новой по конструкции и посадке. Если прежняя деталь разрушена, ориентируются на модель пилы и параметры сохранившихся барабана и коленчатого вала.

Замена и контроль после установки

Перед разборкой двигатель останавливают и дают ему остыть, затем снимают крышку, шину и цепь. Для отворачивания муфты коленчатый вал фиксируют предназначенным для этого способом и используют подходящий съемник. Направление резьбы необходимо уточнить для конкретного исполнения пилы до приложения усилия: попытка отворачивания в неверную сторону способна повредить посадку. Удары по колодкам и пружинам нежелательны, поскольку могут деформировать детали сцепления.

При сборке проверяют правильное расположение барабана, подшипника и связанных с ним деталей привода. После монтажа барабан должен вращаться без заеданий, а муфта не должна касаться его на остановленном двигателе. Первый запуск выполняют с установленными крышкой, шиной и цепью. На устойчивом холостом ходу цепь должна стоять, а при повышении оборотов — начинать движение без заметной задержки и прерывистого зацепления. Такая проверка помогает оценить не только новую муфту, но и состояние всего привода цепи после ремонта.
