Муфта кардана резиновая в сборе МТ, Днепр Mototech

Резиновая муфта кардана в сборе для МТ и Днепр

Муфта предназначена для карданной передачи мотоциклов семейства МТ и Днепр. Она соединяет сопрягаемые части привода и участвует в передаче крутящего момента к заднему колесу. Это деталь трансмиссии, а не механизма сцепления: она работает совместно с карданным валом, вилкой и другими компонентами привода заднего колеса.

Назначение муфты в карданной передаче

Во время движения через кардан передается тяговая нагрузка, которая меняется при трогании, переключении передач, разгоне и замедлении двигателем. Упругая резиновая часть муфты воспринимает возникающие при этом крутильные колебания и смягчает резкие изменения нагрузки между соединенными деталями. Исправная муфта помогает передавать вращение без жестких ударов, уменьшает вибрации и предохраняет сопряжения привода от лишних динамических нагрузок.

Муфта постоянно работает под деформацией, поэтому ее состояние влияет на поведение всей карданной передачи. Трещины, разрывы, вздутия, заметная потеря формы, разрушение краев отверстий или чрезмерный люфт служат поводом для замены. Продолжать эксплуатацию с поврежденной резиновой частью нецелесообразно: увеличенный зазор и неравномерная работа ускоряют износ контактирующих деталей.

Конструкция и исполнение

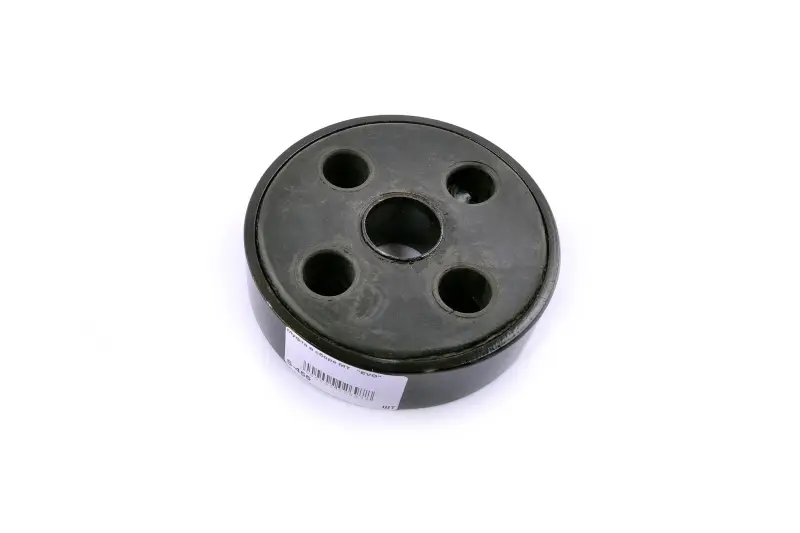

Деталь выполнена в виде круглой резиновой муфты, установленной в металлической обойме. В центре расположена втулка, а вокруг нее предусмотрены четыре отверстия для сопряжения с пальцами соединяемых частей карданного привода. Исполнение в сборе включает не только резиновую часть, но и элементы ее обрамления и центрального сопряжения, поэтому позицию следует отличать от так называемой голой муфты без сборочных деталей.

• Упругая резиновая часть смягчает толчки и крутильные колебания при изменении нагрузки на трансмиссию.
• Металлическая обойма удерживает наружный контур муфты и обеспечивает ее работу как собранной детали.
• Четыре периферийных отверстия образуют точки сопряжения с пальцами карданного привода.
• Исполнение в сборе позволяет заменить комплектную муфту без отдельного подбора ее основных сборочных компонентов.

Как правильно подобрать

Указанная применяемость относится к мотоциклам МТ и Днепр, однако перед заказом нужно учитывать конкретную модификацию трансмиссии и ранее установленные детали. Сравните старую муфту с новой по наружному диаметру, общей толщине, диаметру центрального отверстия, числу и расположению четырех периферийных отверстий. Также проверьте форму металлической обоймы и центральной втулки. Название модели само по себе не заменяет такое сопоставление, особенно если мотоцикл ремонтировался, получил агрегаты другой серии или собран из деталей разных выпусков.

Точные размеры этой позиции не заявлены, поэтому надежнее всего проводить подбор по снятой детали и фактическим посадочным местам. Если старая муфта разрушена и измерить ее трудно, сопоставьте вилку, пальцы и соседние компоненты карданного привода. Отверстия должны соответствовать пальцам по расположению и посадке без перекоса; слишком большой зазор непосредственно влияет на износ упругой муфты.

Замена и проверка сопряжений

Перед монтажом очистите место установки и осмотрите пальцы диска, вилку, карданный вал и прилегающие поверхности. На них не должно быть выраженной выработки, заусенцев или повреждений, способных быстро разрушить новую резиновую часть. Муфту устанавливают без перекоса и принудительного растягивания отверстий. Крепеж и фиксаторы затягивают и устанавливают по требованиям конкретной модификации мотоцикла.

После сборки проверьте правильность посадки, отсутствие контакта обоймы с неподвижными деталями и свободную работу привода при ручном проворачивании. Повторный осмотр после первых поездок поможет вовремя обнаружить смещение или ослабление сопряжений. Такая замена подходит для восстановления штатной карданной передачи МТ или Днепр при старении, растрескивании либо механическом повреждении ранее установленной муфты.
