Коммутатор CDI AMG-4 4-контактный для мопедов Active 110-125 см³

Коммутатор AMG-4 — электронный блок зажигания CDI для мопедов Active с четырёхтактным двигателем объёмом 110–125 см³. Блок накапливает заряд, отслеживает сигнал датчика на генераторе и в нужный момент разряжает конденсатор на катушку зажигания. От его исправности напрямую зависят лёгкий пуск, ровный холостой ход и способность мотора уверенно раскручиваться без провалов и затыков на разгоне.

Конструкция и подключение

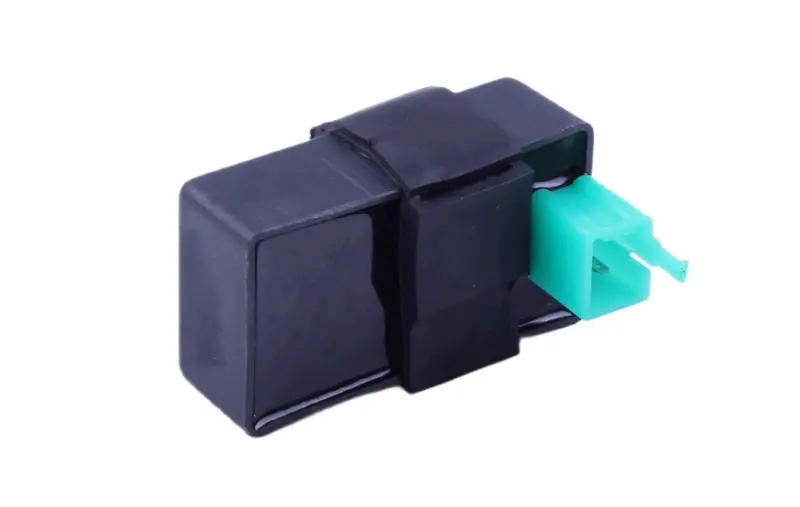

Электроника собрана в закрытом прямоугольном корпусе из чёрного пластика без разъёмных крышек, поэтому дорожная пыль и брызги не попадают внутрь, а вибрации рамы не расшатывают плату. Подключение выполнено через одну колодку на четыре контакта — она стыкуется с ответной частью штатного жгута в одно движение, без пайки, скруток и переделки проводки. Такой формат разъёма давно стал привычным для мопедов Active и родственных им моделей, поэтому блок становится на штатное посадочное место под сиденьем или за боковой облицовкой.

Преимущества

• Цельный закрытый корпус держит влагу и пыль снаружи — электроника дольше сохраняет стабильность в дождь и на пыльных грунтовках.
• Разъём на четыре контакта позволяет заменить блок прямо на месте, без вмешательства в жгут и без подгонки проводов.
• Компактные габариты дают уложить блок в штатную нишу вместе с жгутом, не перенося крепление и не натягивая проводку.

Как подобрать

Ориентируйтесь на разъём и тип мотора — именно эти два параметра чаще всего разводят внешне похожие блоки по разным мопедам.

• Пересчитайте выводы в колодке снятого блока: здесь используется четырёхконтактный разъём, пяти- и шестиконтактные жгуты к нему не подойдут.
• Проверьте двигатель: позиция рассчитана на четырёхтактные силовые агрегаты 110–125 см³, которые ставят на Active и близкие к нему модели.
• Сравните габариты и положение крепёжного уха со старым блоком, чтобы жгут лёг свободно, без натяжения на колодку.
• Убедитесь, что бортовая сеть и генератор остались штатными: после тюнинга зажигания схема подключения может отличаться.

Когда меняют коммутатор

Чаще всего блок снимают, когда мопед перестал заводиться при живой свече и целой катушке, когда искра пропадает на прогретом моторе и возвращается только после остывания, или когда двигатель упирается в невидимый потолок оборотов и не тянет на разгоне. Похожую картину дают окисленный наконечник свечи, слабая масса и повреждённая изоляция проводов, поэтому перед покупкой имеет смысл прозвонить эти места — так вы точно попадёте в причину.

Установка

Замена укладывается в несколько минут: снимите клемму с аккумулятора, освободите доступ к нише, отстегните колодку, выньте старый блок из резинового держателя и поставьте новый. Контакты перед стыковкой очистите от окислов и просушите, колодку защёлкните до щелчка, а провода уложите так, чтобы они не тёрлись о раму. После возврата питания заведите мотор и дайте ему поработать на холостых — ровные обороты без плавания и чёткий отклик на ручку газа означают, что блок работает корректно.

Запасной коммутатор — разумная вещь в подсумке того, кто ездит на мопеде каждый день: отказ зажигания случается внезапно и обездвиживает технику полностью, а замена на месте требует только отвёртки и пары минут.
