Шпонка рычага призматическая стальная для минитрактора Shifeng 240

Шпонка рычага для минитрактора Shifeng 240

От этой небольшой стальной детали зависит, насколько точно рычаг слушается руки оператора. Шпонка жёстко связывает рычаг с валом, на который он посажен: усилие передаётся сразу, без проскальзывания ступицы и без «пустого» хода в начале движения. Пока соединение плотное, ход рычага остаётся коротким и повторяемым, а передачи и приводы на Shifeng 240 включаются с первого раза.

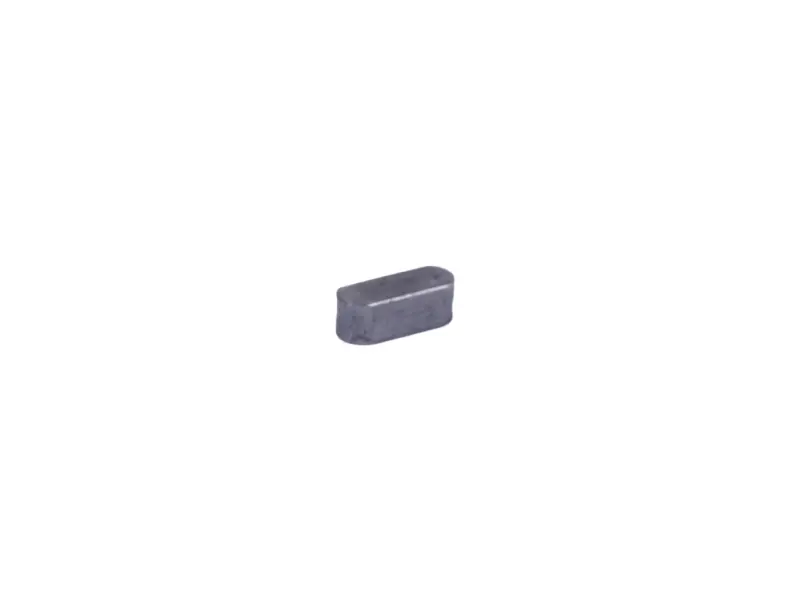

Деталь выполнена в виде призматической шпонки со скруглёнными торцами — это классическое исполнение для закрытых пазов, которые фрезеруют концевой фрезой прямо в теле вала. Сечение прямоугольное, рабочими являются боковые грани: именно они воспринимают крутящий момент. В паз вала шпонка ставится плотно, в паз ступицы рычага входит с небольшим зазором, поэтому при сборке её сначала утапливают в вал, а рычаг надевают уже сверху. Материал — сталь, поверхность тёмная, без покрытия.

Когда шпонку меняют

Шпоночное соединение изнашивается постепенно, и первым это чувствует оператор. Поводом для замены обычно становятся:

• появившийся угловой люфт рычага при неподвижном вале;
• неточное включение: рычаг доходит до нужного положения, а привод срабатывает с запозданием;
• смятые или заваленные боковые грани старой шпонки, следы наклёпа, скруглённые кромки;
• срез детали — рычаг после этого свободно проворачивается на валу;
• любая разборка узла управления, при которой шпонка вынималась: повторно ставить обмятую деталь не стоит.

Менять шпонку правильнее вместе с осмотром паза. Если паз в валу или в ступице рычага уже разбит и имеет ступеньку, новая деталь долго не прослужит — соединение нужно восстанавливать целиком.

Как подобрать деталь под свою машину

Шпонки различаются тремя размерами: шириной, высотой и длиной. Ширина и высота задаются пазом и подбираются без запаса — деталь должна входить в паз вала от лёгких ударов киянки, а не от руки и не «намертво». Длина выбирается по длине паза: шпонка не должна выступать за его пределы и упираться в галтель или в буртик вала.

• снимите старую деталь и промерьте её штангенциркулем по трём размерам;
• проверьте посадку насухо, до нанесения смазки: рычаг должен садиться на вал без перекоса;
• если старую шпонку срезало, размеры снимайте с паза вала, а не с обломков;
• держите одну запасную деталь в наборе для полевого ремонта — потерять шпонку при разборке в поле очень легко.

Для владельца Shifeng 240 это та мелочь, которую берут заранее: без неё рычаг превращается в свободно болтающуюся ручку, и техника встаёт посреди работы. Установка занимает несколько минут и не требует специнструмента — достаточно съёмника или лёгкой киянки, чтобы снять рычаг, и чистого паза, чтобы новая шпонка села на своё место.
