Крышка клапанов головки цилиндра 156F стальная OHV для бензогенератора 1,0–1,2 кВт

Крышка клапанов головки цилиндра 156F

Штампованная стальная крышка закрывает клапанный механизм четырёхтактного двигателя 156F, которым комплектуются бензиновые генераторы бытового класса на 1,0–1,2 кВт. Она удерживает масляный туман внутри головки цилиндра, не пускает к коромыслам пыль и влагу и служит съёмным люком для доступа к клапанам при регулировке зазоров.

Конструкция детали

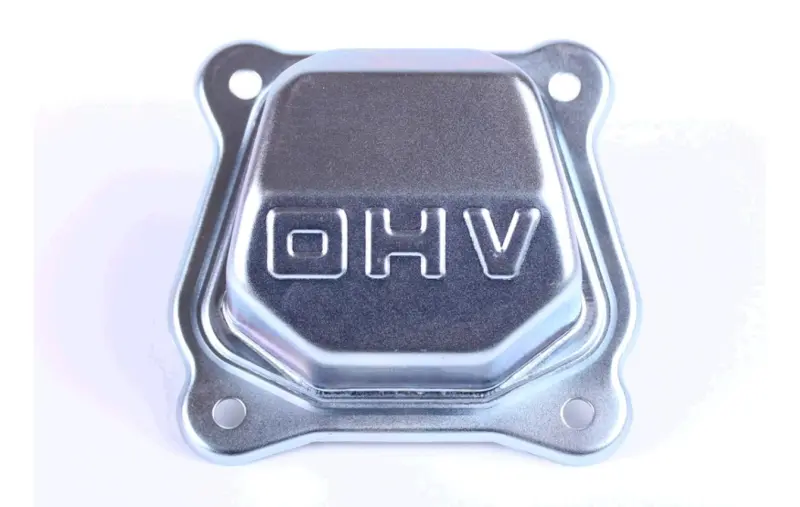

Корпус отштампован из стального листа и покрыт светлым антикоррозионным слоем. По периметру идёт плоский фланец с четырьмя крепёжными отверстиями по углам, центральная часть выштампована куполом, а на куполе отформована рельефная надпись OHV. Отбортовка по контуру образует ровную посадочную полку под уплотнение, поэтому при затяжке болтов стык с головкой цилиндра обжимается по всей длине, а не только возле крепежа.

Стальная штамповка держит геометрию фланца заметно лучше тонких литых крышек: деталь переносит многократное снятие и обратную установку при обслуживании клапанов, плоскость прилегания не деформируется, и после сборки масло не выступает по разъёму. Защитное покрытие здесь тоже работает на ресурс — крышка стоит в самой горячей зоне мотора и постоянно подвергается нагреву, конденсату и уличной пыли.

На какие двигатели подходит

Деталь рассчитана на малые одноцилиндровые четырёхтактные моторы воздушного охлаждения серии 154F/156F мощностью около 4 л.с. Их ставят на генераторы бытового уровня 1,0–1,2 кВт, а также на другую компактную технику с этим же семейством двигателей. Ключевой момент подбора: моторы этого класса выпускались и в верхнеклапанном исполнении OHV, и с нижним расположением клапанов, а детали головки у двух схем не взаимозаменяемы.

Как подобрать без ошибки

• Определите схему газораспределения: у верхнеклапанного мотора сверху головки установлена металлическая крышка с рельефом OHV, у нижнеклапанного такого съёмного колпака нет.
• Приложите снятую деталь к новой — контур фланца, межцентровые расстояния и диаметр отверстий должны совпадать полностью.
• Уточните серию двигателя по заводской табличке мотора или паспорту техники: нужны именно 154F или 156F, а не более крупные 168F/170F.
• Заранее подготовьте уплотнение под крышку: при каждом снятии его состояние проверяют, а обжатую или порванную прокладку ставят новую.

Когда деталь меняют

Типичные поводы — масляные потёки по головке и корпусу мотора, вмятина или трещина после удара, поведённый фланец после перетяжки болтов, разбитые либо сорванные крепёжные отверстия, сквозная коррозия. Часто крышку меняют и после серьёзной разборки двигателя, когда старая уже не даёт ровного прилегания и подтёки возвращаются даже со свежей прокладкой.

Установка

Работать удобнее на холодном двигателе. Четыре винта отпускают торцевым ключом, крышку аккуратно снимают, привалочные поверхности головки и фланца очищают от остатков старого уплотнения и масла. После проверки и регулировки зазоров клапанов деталь ставят на место с новым уплотнением и затягивают крепёж крест-накрест, равномерно и без чрезмерного усилия: перетяжка коробит тонкий фланец и сама становится причиной подтёков.

Компактная запчасть, которую логично держать под рукой владельцу генератора или мотокультиватора с мотором 154F/156F. Зазоры клапанов на этих двигателях проверяют регулярно, и именно в такие моменты изношенная крышка перестаёт держать стык — заменить её проще и дешевле, чем потом отмывать двигатель от масла.
