Крыльчатка охлаждения пластиковая для двигателя 156F (4 л.с.) бензогенератора 1,2 кВт

Крыльчатка охлаждения — пластиковый вентилятор для двигателя 156F мощностью 4 л.с., который используется в сборках бензиновых генераторов на 1,2 кВт и в мотоблочной технике на этом же моторе. Деталь создаёт направленный поток воздуха и отводит тепло от разогретых частей силового агрегата, поэтому от её целости напрямую зависит стабильность работы мотора под длительной нагрузкой.

Конструкция и назначение

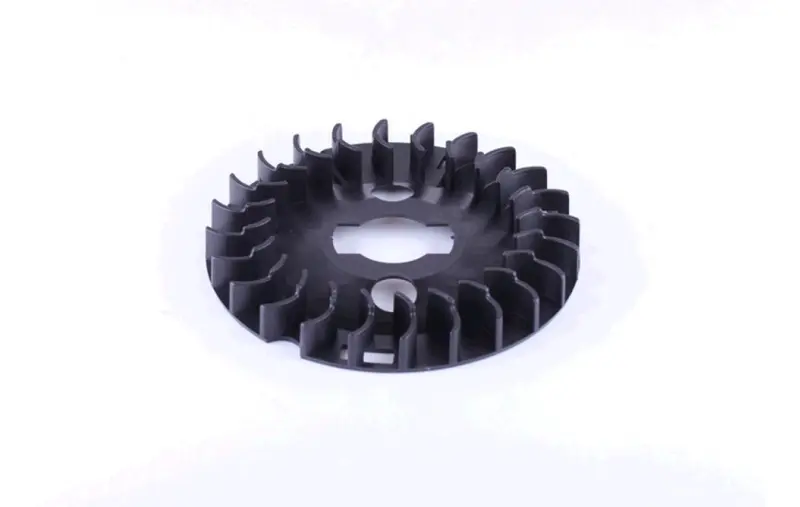

Основа детали — плоский диск из чёрного пластика с плотным рядом радиальных лопаток по всей окружности. Лопатки поставлены под наклоном и при вращении захватывают воздух, прогоняя его под кожухом вдоль рёбер цилиндра и обмоток генераторной части. В центре диска выполнено посадочное отверстие с двумя плоскими срезами — такая форма садится на лыски вала и удерживает вентилятор от проворота, а смещённое отверстие рядом со ступицей предназначено под крепёжный элемент, который фиксирует деталь в осевом направлении. Двойная фиксация исключает биение диска на высоких оборотах.

Пластик здесь работает на пользу мотору: лёгкая крыльчатка почти не добавляет инерции вращающимся деталям, не сбивает балансировку и не даёт лишней нагрузки на опоры вала. Такой вентилятор не боится конденсата и температурных перепадов в кожухе, а при случайном контакте с посторонним предметом ломается сам, а не разбивает металлические соседние детали.

Когда крыльчатку меняют

Типичные причины замены — обломанные или подплавленные лопатки, трещины у ступицы и разбитое посадочное отверстие. Диск с повреждённой лопастью теряет часть производительности и вращается с дисбалансом: появляется вибрация, гул под кожухом, а мотор начинает перегреваться, терять тягу и быстрее изнашивать поршневую пару. Чаще всего вентилятор страдает от мусора и травы, затянутых через решётку воздухозаборника, от закисшего крепежа и от неаккуратной разборки при ремонте стартера или замене катушки.

Как подобрать деталь

• Сверьте наружный диаметр диска и высоту лопаток со снятой деталью — от них зависит объём прогоняемого воздуха.
• Проверьте форму центрального отверстия: плоские срезы должны сесть на лыски вала плотно, без люфта и без подгонки напильником.
• Сопоставьте положение и диаметр смещённого крепёжного отверстия относительно центра.
• Посмотрите, в какую сторону загнуты лопатки: направление наклона должно совпадать со стороной вращения вала вашего мотора, иначе воздух пойдёт в обратную сторону.
• Оцените глубину кожуха и посадочное место под стартер — диск должен свободно проворачиваться, не касаясь стенок и решётки.

Установка и обслуживание

Ставить крыльчатку удобнее на остывшем двигателе. Снимите кожух и узел ручного стартера, очистите вал и посадочное место от нагара и остатков старой детали, наденьте вентилятор так, чтобы срезы отверстия совпали с лысками вала, и равномерно затяните крепёж без перетяжки — пластик не любит избыточного момента. После сборки проверните вал рукой: диск должен идти легко, не задевая кожух. При каждом обслуживании стоит продувать межлопаточные каналы и решётку воздухозаборника, потому что забитый пылью и травой вентилятор гонит меньше воздуха даже без видимых повреждений.

Такую крыльчатку разумно держать в запасе тем, кто эксплуатирует генератор или мотоблок на моторе 156F в пыльных условиях: деталь недорогая, меняется за несколько минут и возвращает мотору штатный режим охлаждения без вмешательства в поршневую часть.
