Шпонка призматическая А14х62 GB1096-79 для минитрактора Xingtai 120

Шпонка призматическая А14х62 GB1096-79 для минитрактора Xingtai 120

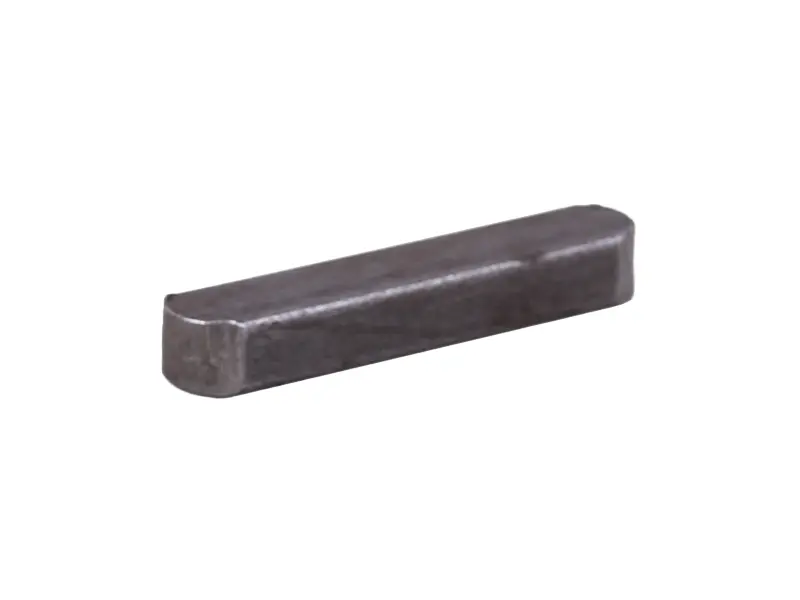

Стальная шпонка сечением 14×9 мм и длиной 62 мм передаёт крутящий момент от вала к насаженной на него детали: шестерне, шкиву, ступице, звёздочке или полумуфте. Нижняя часть укладывается в паз вала, верхняя входит в паз ответной детали, и соединение начинает работать как единое целое — посадка перестаёт проворачиваться под нагрузкой и при реверсе.

Обозначение читается по частям: буква А — исполнение с двумя скруглёнными торцами, 14 — ширина в миллиметрах, 62 — длина. Скруглённые торцы рассчитаны на паз, фрезерованный концевой (пальчиковой) фрезой; именно такие пазы выполняют на валах трансмиссии, привода и вспомогательных механизмов техники. Высота для ширины 14 мм по стандарту составляет 9 мм, то есть полное сечение детали — 14×9 мм.

Ключевые параметры

• Тип: шпонка призматическая, исполнение А, оба торца скруглены
• Сечение: 14×9 мм
• Длина: 62 мм
• Стандарт: GB/T 1096 (GB1096-79)
• Материал: сталь
• Расчётный диаметр вала: ориентировочно 45–50 мм

Как подобрать по валу и пазу

Ширина — главный размер: она должна совпадать с шириной паза точно, без зазора «на глаз». Для сечения 14×9 мм глубина паза на валу составляет 5,5 мм, а в ступице — 3,8 мм. Перед заказом промерьте штангенциркулем ширину паза и его рабочую длину: деталь длиной 62 мм не должна упираться торцами в закрытый паз. Если старая шпонка сохранилась, сравните четыре параметра — ширину, высоту, длину и форму торцов. При совпадении всех четырёх новая деталь встанет на место без подгонки напильником.

Когда требуется замена

Меняют шпонку при смятии боковых граней, появлении люфта в соединении, стуке при трогании и смене направления вращения, а также при каждой переборке узла. Изношенная деталь опознаётся по «зализанным», скруглённым рабочим граням и следам наклёпа: такая шпонка уже не опирается на паз всей плоскостью и быстро разбивает посадочное место. Восстанавливать паз на валу заметно дороже и сложнее, чем поставить новую шпонку, поэтому замену не откладывают.

Установка

Паз вала зачищают от заусенцев, старой смазки и продуктов износа, затем укладывают деталь ровно, без перекоса; при плотной посадке её осаживают лёгкими ударами через медную или алюминиевую проставку, чтобы не наклепать грани. Правильная посадка: по ширине шпонка сидит в пазу вала плотно, по высоте между её верхом и дном паза ступицы остаётся зазор — нагрузку принимают боковые грани, а не торец. После сборки убедитесь, что ступица или шестерня садится на вал до упора и без перекоса.

Шпонки этого типоразмера относятся к расходным деталям ремонта: их разумно брать с запасом вместе с сальниками и крепежом, когда узел вскрывают на разборку. Стандартное исполнение по GB/T 1096 делает деталь взаимозаменяемой с аналогичными шпонками того же сечения и длины, что упрощает подбор при ремонте трансмиссии и приводов минитрактора.
