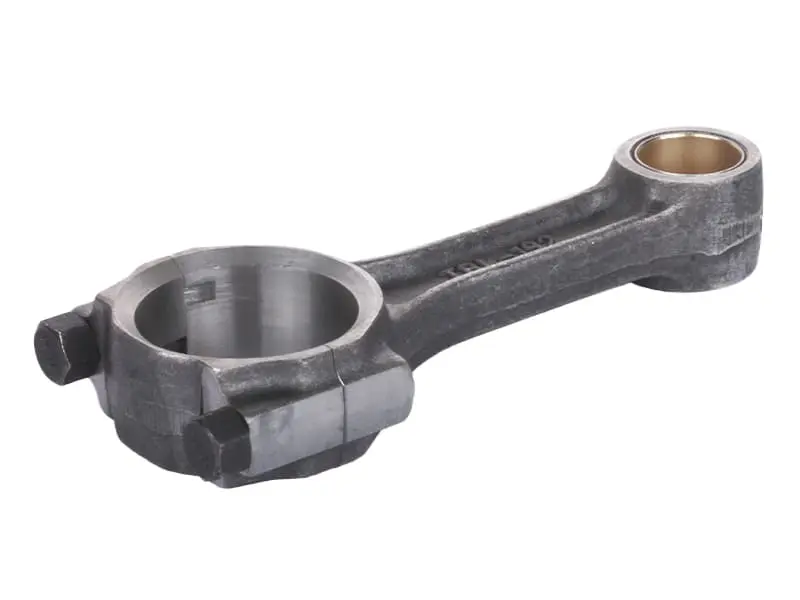

Шатун двигателя 192D для дизельного генератора 7 кВт

Шатун двигателя 192D для дизельного генератора 7 кВт

Деталь связывает поршень с коленчатым валом и превращает ход поршня в цилиндре во вращение вала. Двигатель 192D — одноцилиндровый четырехтактный дизель воздушного охлаждения рабочим объемом около 500 см³, на базе которого собирают электростанции мощностью порядка 7 кВт, поэтому все усилие от вспышки в цилиндре принимает на себя один шатун. От его состояния напрямую зависит, насколько ровно мотор держит обороты под нагрузкой и сколько он пройдет до следующего вскрытия картера.

Конструкция

Стержень массивный, с плавным расширением к нижней головке — такая форма рассчитана на ударные нагрузки дизеля с высокой степенью сжатия. Верхняя головка неразъемная, в нее запрессована бронзовая втулка, которая служит опорой поршневого пальца и принимает основную работу трения в этом месте. Нижняя головка разъемная: крышка снимается и притягивается к телу шатуна болтами, за счет чего деталь устанавливается на шатунную шейку коленчатого вала и обслуживается без полной разборки вала. Плоскости разъема обрабатываются в паре с крышкой, поэтому крышку и тело шатуна не переставляют между разными деталями и всегда собирают комплектом.

Когда деталь меняют

Замену планируют по характерным признакам износа кривошипно-шатунного механизма:

• глухой стук в нижней части двигателя, который усиливается с прогревом и под нагрузкой;
• задиры, выработка или потемнение от перегрева на поверхности нижней головки;
• ощутимый люфт поршневого пальца из-за износа бронзовой втулки;
• погнутый или скрученный стержень после заклинивания поршня либо попадания воды в цилиндр;
• плановый капитальный ремонт вместе с заменой поршневой группы и обслуживанием коленчатого вала.

Как подобрать

Подбор ведут по серии двигателя: деталь предназначена для дизеля 192D, который ставят на генераторные установки около 7 кВт. Шатуны от моделей 168F, 178F или 186F внешне похожи, но отличаются межцентровым расстоянием, диаметром нижней головки и размером поршневого пальца, поэтому взаимозаменяемости между ними нет. Перед покупкой снятую деталь измеряют: диаметр отверстия под палец, посадочный диаметр нижней головки под шатунную шейку коленвала (у 192D шейка 43 мм), расстояние между центрами головок и форму крышки. Если коленчатый вал шлифовался в ремонтный размер, посадочный диаметр нижней головки должен соответствовать фактическому размеру шейки.

Установка

Перед сборкой деталь промывают, продувают и смазывают моторным маслом втулку верхней головки и постель нижней. Крышку ставят по заводским меткам, без перестановки на 180°, а болты затягивают равномерно в два приема. После затяжки коленчатый вал должен проворачиваться от руки плавно, без закусывания, а шатун сохраняет небольшой осевой ход на шейке. Поршневой палец сажают в прогретый поршень, стопорные кольца утапливают в канавки до упора. Первый запуск после ремонта выполняют на холостых оборотах, дают двигателю прогреться и только после этого подключают потребителей.

Новый шатун вместе с исправным пальцем возвращает кривошипному механизму правильную геометрию: уходит стук, двигатель ровнее держит обороты, а генераторная установка спокойнее переносит длительную работу под нагрузкой. Для сервиса и для хозяйства, где дизельная электростанция на 7 кВт остается основным источником питания, это привычная позиция ремонтного запаса, которую держат под рукой вместе с поршневой группой и прокладками.
