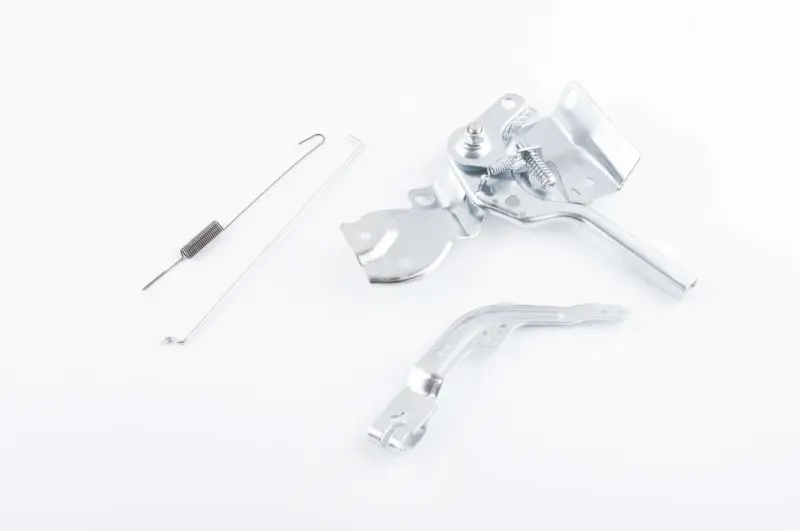

Механизм управления дроссельной заслонкой в сборе 168F/170F 6,5/7 л.с. DIGGER

Механизм управления дроссельной заслонкой DIGGER для двигателей 168F/170F

Механизм предназначен для управления частотой вращения бензинового двигателя мотоблока через дроссельную заслонку карбюратора и регулятор оборотов. Он принимает перемещение от рычага или привода управления, передает его через систему рычагов, тяг и пружин и задает требуемый режим работы двигателя. Деталь рассчитана на одноцилиндровые четырехтактные двигатели 168F и 170F мощностью 6,5 и 7 л.с. с воздушным охлаждением.

В конструкции предусмотрены основание с крепежными отверстиями, подвижные рычаги, регулировочные соединения, тяги и пружины. Эти детали работают совместно: управляющий рычаг изменяет натяжение пружины регулятора, а тяга связывает регулятор с рычагом дроссельной заслонки карбюратора. Такое взаимодействие позволяет выбирать частоту вращения и поддерживать установленный режим при изменении нагрузки на двигатель.

Что проверить при подборе

• Модель двигателя: механизм предназначен для бензиновых двигателей 168F и 170F, относящихся к классу 6,5–7 л.с.
• Расположение креплений: отверстия основания должны совпадать с точками установки на двигателе без сверления и изменения кронштейна.
• Геометрию рычагов: сравните форму, длину и направление движения рычагов со снятым механизмом.
• Схему тяг и пружин: количество точек зацепления и положение соединений должны соответствовать конструкции карбюратора и регулятора конкретной модификации двигателя.
• Тип привода: перед покупкой учитывайте способ подключения штатного рычага или троса управления оборотами.

Обозначение 168F или 170F является основным ориентиром, но двигатели одной серии могут отличаться исполнением основания, рычагов и привода. Поэтому подбор только по мощности недостаточен. Надежнее одновременно сопоставить модель двигателя, расположение крепежных отверстий, форму снятой детали, направление хода рычага и точки установки пружин. Такая проверка особенно важна, если на технике ранее меняли карбюратор, регулятор или систему дистанционного управления.

Когда требуется замена

Проверка механизма необходима, если рычаг перемещается с заеданием, имеет заметный люфт, не возвращается в исходное положение либо заданные обороты меняются без перемещения органа управления. Причиной также могут быть растянутые, деформированные или неправильно установленные пружины, погнутые тяги, изношенные шарнирные соединения и поврежденные места крепления. Перед заменой следует исключить заклинивание рычага дроссельной заслонки карбюратора и неисправность самого регулятора оборотов.

Установка и настройка

Монтаж выполняют на остановленном и остывшем двигателе. До снятия старой детали полезно зафиксировать расположение каждой тяги и пружины: одинаковые по внешнему виду отверстия могут задавать разное натяжение и диапазон перемещения. Новое основание устанавливают на штатные точки крепления, после чего восстанавливают соединение с карбюратором, регулятором и приводом управления. Тяги не должны изгибаться, задевать соседние детали или ограничивать полный ход рычагов.

После сборки проверьте свободное перемещение механизма вручную и возврат рычага под действием пружины. Первый запуск проводят с контролем реакции двигателя на изменение положения управления. Окончательную регулировку частоты вращения выполняют по инструкции к конкретному двигателю: произвольное изменение натяжения пружин или перестановка тяг может нарушить работу регулятора. Механизм DIGGER подходит для ремонта мотоблоков с двигателями 168F/170F, когда требуется восстановить штатную передачу движения от управления оборотами к дроссельной заслонке.
