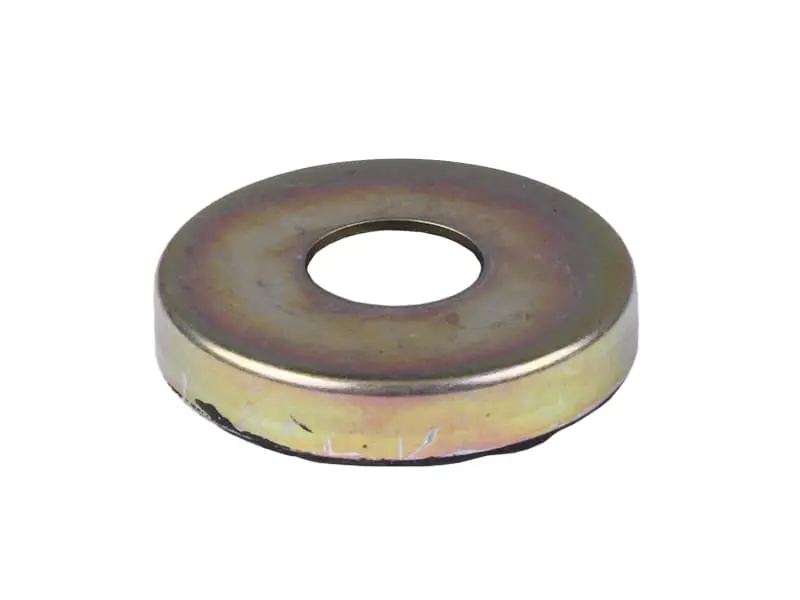

Пыльник маятника стальной для мотоциклов VP-V250L Dragon, ZS 250GY-8, Spark SP250D-7

Пыльник маятника для мотоциклов VP-V250L Dragon, ZS 250GY-8, Spark SP250D-7

Защитная крышка шарнира маятника перекрывает торец проушины со стороны оси и не пускает внутрь воду, песок и дорожную грязь. На 250-кубовых эндуро именно попавший в шарнир абразив быстрее всего разбивает посадку оси: сначала появляется едва заметный люфт задней части, затем стуки на неровностях и «плавающая» траектория в повороте. Целый пыльник закрывает щель между кронштейном рамы и маятником и снимает эту проблему в самом начале.

Конструкция детали

Основа — штампованное стальное кольцо с отбортовкой и центральным отверстием под ось маятника. Снаружи нанесено цинковое покрытие с желтым хроматированием: оно сдерживает коррозию в самой грязной зоне мотоцикла, куда постоянно летит вода из-под заднего колеса. С внутренней стороны закреплен эластичный уплотнитель — он прижимается к торцу втулки и создает сплошной барьер для песка и влаги. Жесткий корпус держит форму при запрессовке и удерживает уплотнитель ровно в посадке, поэтому кромка не подворачивается и не выдавливается вибрацией.

Зачем менять пыльник вовремя

Шарнир маятника принимает нагрузку всей задней подвески и при этом расположен низко, прямо в потоке грязи из-под колеса. Пока защита цела, смазка внутри остается чистой, а втулки ходят долго. Как только уплотнение потеряло плотность, вода вымывает смазку буквально за несколько выездов, песок превращает пару «ось — втулка» в абразивную, и дальше начинается выработка оси, биение заднего колеса и неровный износ цепи и звезд.

• После любой разборки задней подвески: снятая деталь редко садится обратно с прежней плотностью прилегания.
• Появился люфт — при покачивании мотоцикла за заднее колесо в шарнире слышен стук.
• Из-под пыльника при обслуживании выходит грязная эмульсия вместо смазки.
• Кромка надорвана, борт помят, уплотнитель отслоился или задубел от возраста.
• После сезона грязи, бродов и глины — для эндуро это обычный расходный ресурс.

Преимущества

• Штампованный стальной корпус не сминается при посадке и удерживает уплотнитель в рабочем положении весь срок службы шарнира.
• Цинковое покрытие с хроматированием тормозит появление ржавчины там, где деталь постоянно контактирует с водой и грязью, поэтому при следующем обслуживании пыльник не прикипает и снимается без повреждения посадочного места.
• Эластичное уплотнение отсекает воду и песок, за счет чего смазка в шарнире дольше сохраняет свойства, а втулки не работают всухую.

Как подобрать и установить

Позиция рассчитана на 250-кубовые эндуро семейства VP-V250L Dragon, ZS 250GY-8 и Spark SP250D-7 — мотоциклы с задним маятником под моноамортизатор и цепным приводом. Перед заказом снимите старую деталь и сверьте три размера: наружный диаметр борта, диаметр центрального отверстия под ось и общую высоту кольца. Пыльники стоят с обеих сторон маятника, поэтому разумно брать сразу пару: вторая сторона нагружена так же и обычно изнашивается одновременно.

Устанавливают деталь при вынутой оси маятника. Посадочное место очищают от старой смазки и налета ржавчины, проверяют состояние втулок и самой оси, закладывают свежую консистентную смазку и запрессовывают пыльник равномерно, без перекоса — легкими ударами через оправку по всей окружности борта. Ось перед сборкой тоже смазывают: так уплотнитель не пересыхает и не подрывается при первом же ходе подвески. После затяжки гайки маятника штатным моментом покачайте заднюю часть мотоцикла — ход должен быть плавным, без закусывания и без ощутимого бокового люфта.

Такую защиту логично держать в запасе вместе с втулками и осью маятника: заднюю подвеску на эндуро обслуживают целиком, и разовая замена пыльника обходится несопоставимо дешевле, чем восстановление разбитого шарнира и правка проушин маятника.
