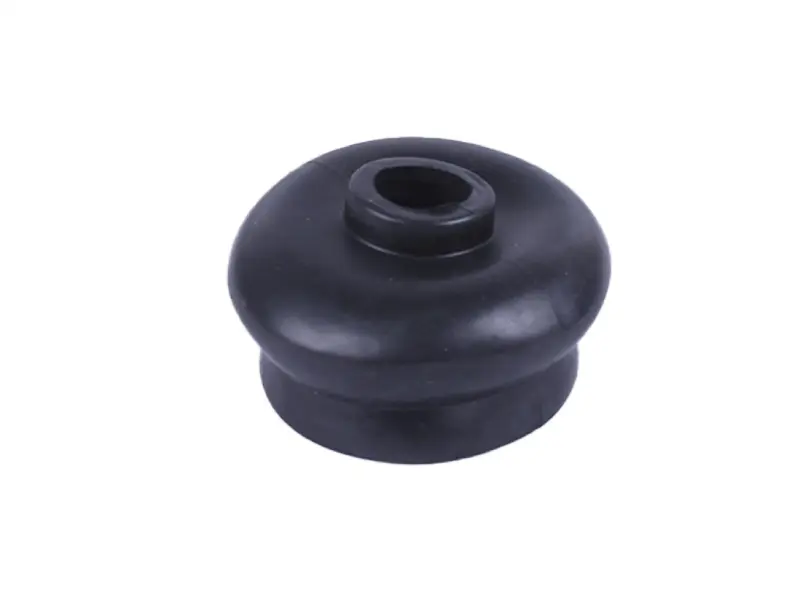

Пыльник кулисы переключения передач минитрактор Shifeng 240, резиновый 15/37х63 мм

Пыльник кулисы переключения передач для минитрактора Shifeng 240

Резиновый чехол закрывает место выхода рычага переключения передач из корпуса кулисы и не пускает внутрь пыль, песок, влагу и растительный сор. У минитрактора, который работает в поле, на грунтовой дороге и во дворе, это самая грязная точка трансмиссии: рычаг постоянно двигается, а прямо под ним находится шарнир со смазкой. Целый пыльник оставляет эту зону сухой и чистой, а порванный сам превращается в приемник абразива.

Как деталь работает на тракторе

Узкая горловина плотно обжимает рычаг, широкая юбка садится на гнездо кулисы, а гофрированная средняя часть растягивается и сжимается вслед за движением рычага. За счет этого уплотнение сохраняется в любом положении — и с включенной передачей, и в нейтрали, и при переводе рычага на задний ход. Одновременно резина удерживает смазку внутри шарнира: механизм переключения не работает всухую, ход рычага остается мягким, а передачи включаются без закусывания.

Размеры и подбор

• Внутренний диаметр — 15/37 мм, ступенчатый: узкая часть надевается на рычаг, широкая садится на посадочное гнездо.
• Наружный диаметр — 63 мм.
• Высота — 28 мм.
• Материал — резина.
• Масса — около 20 г.

Перед заказом снимите старый чехол и померьте диаметр рычага в месте обжима, а также посадочное отверстие в корпусе кулисы. Если размеры совпадают с указанными, деталь встанет штатно, без подрезки и подмоток. Кулиса такой схемы применяется на минитракторах Shifeng 240 и родственных моделях 244 и DW244B, поэтому при совпадении посадочных размеров чехол подходит и к ним.

Когда пора менять

Состояние пыльника оценивается за минуту при обычном осмотре кабины и площадки управления. Заменить его стоит, если появился хотя бы один из признаков:

• трещины, разрывы по гофре или задубевшая резина, которая уже не тянется за рычагом;
• чехол соскочил с гнезда, провернулся или сполз вверх по рычагу, и под ним видна грязь;
• из-под основания выдавило смазку, а рычаг начал ходить туго, с хрустом или заеданием;
• после мойки или дождя внутри кулисы оказывается вода.

Тянуть с заменой невыгодно: песок, попавший в шарнир, за сезон разбивает посадочные места, после чего рычаг начинает болтаться и передачи выбираются неточно. Новый чехол стоит несопоставимо дешевле переборки механизма.

Установка

Работа занимает несколько минут и не требует разборки коробки. Рычаг ставят в нейтраль, снимают остатки старого чехла, вычищают гнездо от старой смазки с песком, закладывают в шарнир свежую смазку и надевают новый пыльник: сначала горловиной на рычаг, затем юбкой на посадочное место до упора. Резину удобно слегка прогреть или смочить мыльным раствором — она легче натягивается и садится ровно, без перекоса. После установки проверьте, что чехол обжат по всей окружности и не мешает включению всех передач и заднего хода.

Преимущества

• Ступенчатая посадка 15/37 мм плотно обжимает и рычаг, и гнездо — грязь не проходит по стыку даже при активной работе рычагом.
• Гофрированная стенка тянется во всех направлениях, поэтому уплотнение сохраняется на любой включенной передаче, а не только в нейтрали.
• Резина держит смазку в шарнире — переключение остается мягким, а посадочные места изнашиваются медленнее.
• Компактный размер 63х28 мм не ограничивает ход рычага и не мешает доступу к кулисе при обслуживании.

Такой чехол разумно держать в запасе вместе с другой мелкой резиной для минитрактора: меняется он без специнструмента, а сохраняет от преждевременного износа весь механизм переключения передач.
