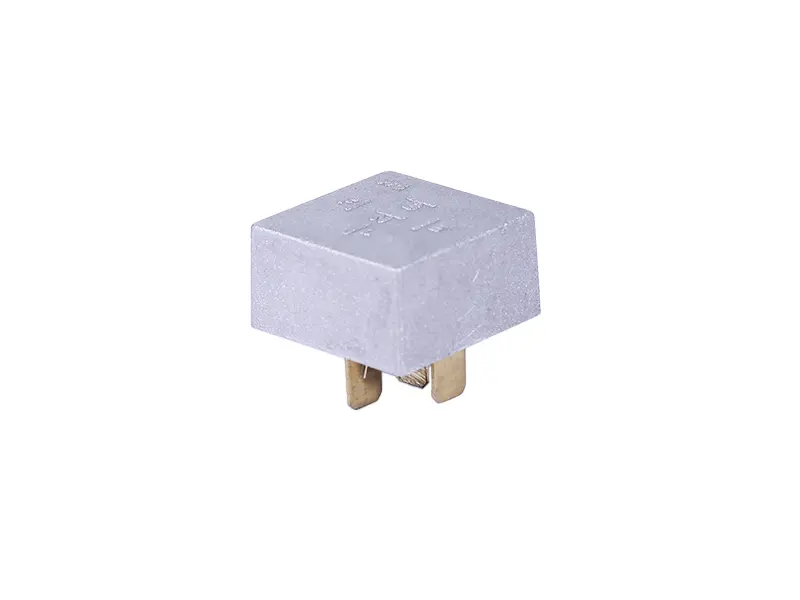

Реле зарядки (регулятор напряжения) JFT1411-14V 14 В, 5 контактов

Реле зарядки JFT1411-14V (LM-1101) на 14 В, 5 контактов

Регулятор напряжения для 14-вольтовых систем зарядки китайских минитракторов и мототракторов. Деталь работает между генератором и аккумулятором: выпрямляет ток генератора и удерживает напряжение в заданных пределах независимо от оборотов двигателя. Аккумулятор при этом получает корректный заряд, а фары, приборы и остальные потребители не оказываются под завышенным напряжением. Модель обозначается как JFT1411-14V и встречается под равнозначным индексом LM-1101.

Конструкция и подключение

Корпус компактный, квадратной формы, силовая электроника внутри залита компаундом — она защищена от вибрации, влаги и пыли, а металлическое основание отводит тепло от нагруженных элементов. Подключение выполнено пятью плоскими ножевыми выводами под стандартную колодку, поэтому переходник для установки не нужен. Плоские выводы удобны в обслуживании: клеммы снимаются и ставятся без пайки, а сама деталь меняется за несколько минут прямо на технике.

Исправный регулятор напрямую влияет на ресурс аккумулятора и ламп. При заниженном напряжении батарея хронически недозаряжается и быстро теряет ёмкость, при завышенном — выкипает электролит, а лампы и приборы выходят из строя раньше срока. Поэтому регулятор меняют сразу, как только замеры показывают отклонение от нормы, не дожидаясь полного отказа зарядки.

Совместимость

Реле рассчитано на 14-вольтовую систему зарядки техники с двигателем KM385BT и применяется на распространённых китайских минитракторах:

• минитракторы Jinma 240, 244, 250, 254, 354, 404;
• Foton 354, 404, 454, 504;
• ДТЗ 454, 504;
• другие мототракторы и минитракторы с генератором на 14 В и аналогичным пятиконтактным регулятором.

Как подобрать замену

• Номинал системы — 14 В. Регуляторы на 6 В и 24 В в эту схему не ставят.
• Количество выводов — пять: колодка на технике должна совпасть по числу и расположению контактов.
• Мощность генератора: реле работает со штатными генераторами порядка 1200 Вт, которые устанавливают на эту серию тракторов.
• Посадочное место: сравните габариты корпуса и расположение крепёжных отверстий со снятой деталью.

Признаки, при которых меняют реле зарядки

• аккумулятор постоянно недозаряжен, техника тяжело запускается после стоянки;
• напряжение на клеммах не растёт с повышением оборотов двигателя;
• перезаряд: электролит выкипает, часто перегорают лампы;
• напряжение скачет, свет мигает при изменении оборотов;
• корпус детали оплавлен, треснут или чрезмерно нагревается.

Установка и проверка

Перед работой снимите клемму с аккумулятора, отсоедините колодку и открутите крепёж. Новый регулятор ставят на металлическое основание — так обеспечивается отвод тепла и надёжная масса. Контакты перед соединением стоит зачистить: окисленная или ослабленная клемма даёт те же симптомы, что и неисправный регулятор. После установки замерьте напряжение на аккумуляторе на средних оборотах — исправная система зарядки держит примерно 13,5–14,5 В.

Регулятор напряжения держат в запасе вместе с предохранителями и лампами: его отказ останавливает работу техники в поле, а замена занимает считанные минуты. Если зарядки нет и после установки нового реле, проверьте генератор, целостность проводов и надёжность массы — эти узлы дают похожую картину неисправности.
