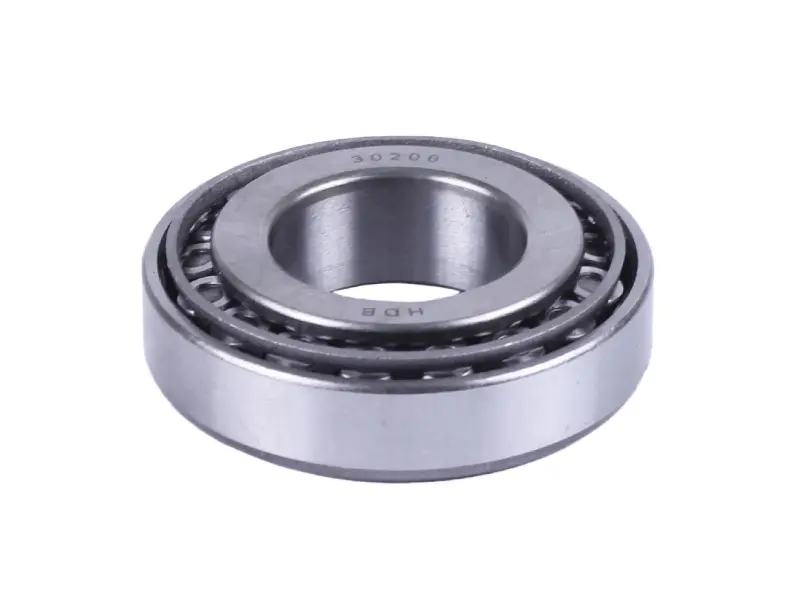

Подшипник конический 30206 (30x62x17,25) внутренний переднего колеса мототрактора Shifeng 240

Подшипник роликовый конический 30206 (30x62x17,25 мм)

Внутренняя опора ступицы переднего колеса мототрактора и минитрактора. Коническая роликовая схема рассчитана на одновременное действие радиальной и осевой нагрузки, поэтому такая опора держит вес передней части машины и вместе с тем противостоит боковым усилиям, которые возникают при повороте, движении по неровному полю и работе с навесным оборудованием. Типоразмер 30206 соответствует отечественному обозначению 7206 по ГОСТ 7206 и имеет посадочные размеры 30 мм по валу, 62 мм по гнезду ступицы и монтажную ширину 17,25 мм. Заявленное применение включает передние ступицы мототракторов и минитракторов класса Shifeng 240 и аналогичных машин, собранных на базе тяжелых мотоблоков.

Конструкция

Подшипник разъемный: внутреннее кольцо с коническими роликами и сепаратором снимается отдельно от наружного кольца-чашки. Ремонт от этого становится проще — чашка остается запрессованной в ступице, а внутреннее кольцо с роликами напрессовывается на цапфу отдельно. Ролики опираются на дорожки качения по линии, а не по точке, поэтому пятно контакта заметно больше, чем у шарикового подшипника тех же габаритов: опора спокойнее переносит удары от ям, камней и работу с прицепом. Кольца и тела качения выполнены из закаленной подшипниковой стали со шлифованными дорожками, торец конуса несет обозначение 30206.

Установка и регулировка

Позиция 30206 стоит с внутренней стороны ступицы, ближе к балке передней оси, а снаружи в паре с ним обычно работает более узкий типоразмер 30205. У конических подшипников зазор выставляется при сборке: ступица затягивается гайкой до появления легкого сопротивления вращению, после чего гайка отпускается до ближайшего совпадения шплинтового отверстия — колесо должно крутиться свободно, без ощутимого качания. Перед сборкой ролики и дорожки набиваются консистентной смазкой, а полость ступицы заполняется примерно наполовину. Запрессовку выполняют оправкой по тому кольцу, которое монтируется: передавать усилие через ролики нельзя, иначе на дорожках появятся отпечатки.

Как подобрать

• Сверьте три размера снятой детали: внутренний диаметр 30 мм, наружный 62 мм, монтажная ширина 17,25 мм.
• Обозначение 30206 или 7206 на кольце старого подшипника подтверждает нужный типоразмер напрямую.
• Внутренняя и наружная позиции передней ступицы отличаются — не перепутайте 30206 с более узким 30205.
• Конус и чашку меняют только вместе: дорожки этих колец прирабатываются друг к другу, и комбинация старой чашки с новым конусом быстро разбивается.
• Меняя подшипник на одном колесе, разумно сразу обновить опоры второго — пробег у них одинаковый.

Когда пора менять

• Гул или вой со стороны переднего колеса, который усиливается или пропадает при повороте.
• Ощутимое качание колеса при покачивании за верхнюю и нижнюю точки на поднятой оси.
• Нагрев ступицы после короткого переезда.
• Выработка, сколы, цвета побежалости на роликах и дорожках, обнаруженные при разборке.

Характеристики

• Тип: роликовый конический однорядный, радиально-упорный
• Обозначение: 30206 / 7206
• Внутренний диаметр: 30 мм
• Наружный диаметр: 62 мм
• Монтажная ширина: 17,25 мм
• Исполнение: разъемное, конус с сепаратором плюс наружное кольцо

Типоразмер 30206 распространен не только в передних ступицах: этот же подшипник встречается в коробках передач и редукторах мототракторов и тяжелых мотоблоков, на валах и полуосях. Держать пару таких опор в запасе удобно — при сезонной нагрузке передняя ось изнашивается первой, а замена выполняется обычным гаражным инструментом за один вечер.
