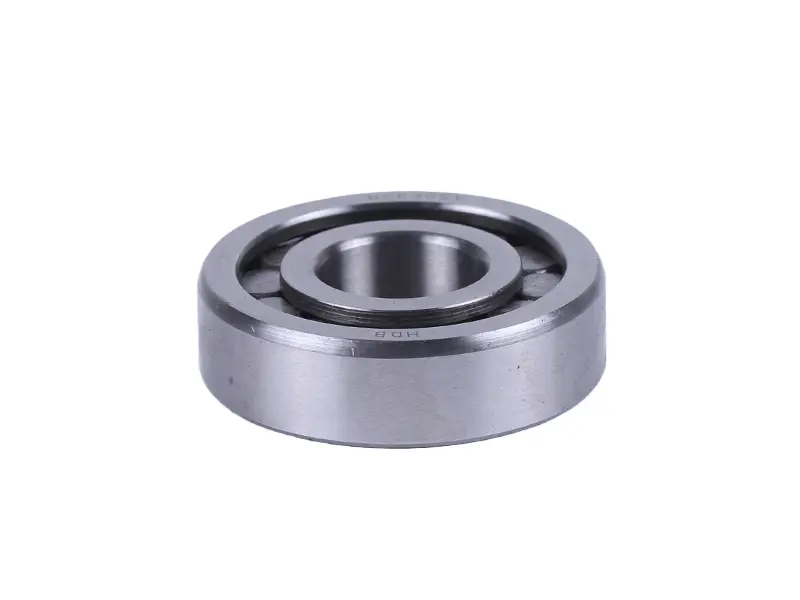

Подшипник роликовый NCF305V вторичного вала КПП минитрактора Shifeng 240

Подшипник NCF305V для вторичного вала минитрактора Shifeng 240

Цилиндрический роликовый подшипник NCF305V работает опорой вторичного вала в коробке передач минитрактора Shifeng 240. Через эту опору проходит весь крутящий момент, который двигатель передаёт дальше на трансмиссию, поэтому от её состояния зависят плавность включения передач, уровень шума под нагрузкой и ресурс шестерён. Изношенная опора быстро разбивает посадочные места и тянет за собой ремонт всего картера, поэтому её меняют при первых признаках люфта.

Конструкция

Исполнение NCF — это однорядный роликоподшипник полнокомплектного типа. Сепаратор в нём отсутствует, а пространство между кольцами заполнено максимально возможным количеством роликов. При тех же посадочных размерах такая схема принимает заметно большую радиальную нагрузку, чем аналог с сепаратором, и лучше держит ударные пики, которые возникают при трогании с прицепом и при работе с навесным оборудованием. Ролики опираются на дорожки качения по линии, а не по точке, как шарики, поэтому усилие распределяется по всей длине тела качения.

Направляют ролики буртики наружного кольца, внутреннее кольцо выполнено гладким, без бортов. Благодаря этому вал может свободно смещаться в осевом направлении прямо внутри опоры: прогретая коробка передач удлиняет вал на десятые доли миллиметра, и подшипник компенсирует это перемещение без распора колец. Подшипник неразборный и открытый, без защитных шайб и резиновых уплотнений — смазывается он трансмиссионным маслом из картера коробки.

Как подобрать замену

Типоразмер 305 в этой размерной серии соответствует посадочным диаметрам 25 мм по валу и 62 мм по корпусу при ширине кольца 17 мм. Перед заказом стоит промерить штангенциркулем шейку вала и посадочное гнездо картера, а затем сверить их со снятой деталью. Цилиндрические подшипники одной размерной серии различаются схемой буртиков: деталь другого исполнения физически станет в гнездо, но изменит фиксацию вала и характер его осевого хода.

• Внутренний диаметр — строго по шейке вторичного вала.
• Наружный диаметр — по посадочному гнезду в корпусе коробки.
• Ширина кольца — по глубине посадочного места и положению шестерён на валу.
• Схема буртиков — по снятой детали, чтобы сохранить прежнюю фиксацию вала.

Запрессовывают подшипник усилием по тому кольцу, которое идёт в натяг: на вал — по внутреннему кольцу, в картер — по наружному. Передавать усилие через ролики нельзя, иначе на дорожках останутся вмятины и опора загудит уже после первых часов работы. Посадочные поверхности перед установкой очищают от задиров и старого герметика, а масло в коробке меняют вместе с ремонтом, чтобы металлическая крошка от разрушенной опоры не попала в новые тела качения.

Преимущества

• Полный комплект роликов без сепаратора — повышенная радиальная грузоподъёмность, опора уверенно держит тяговое усилие и ударные нагрузки на пахоте.
• Линейный контакт ролика с дорожкой — меньшее удельное давление и медленнее развивается выработка, вал дольше сохраняет соосность, а шестерни — правильное зацепление.
• Гладкое внутреннее кольцо без бортов — вал свободно перемещается вдоль оси при нагреве коробки, поэтому на прогретой трансмиссии не появляется распор и подклинивание.
• Открытое неразборное исполнение — смазка идёт напрямую от трансмиссионного масла картера, отдельное обслуживание опоры не нужно.

Менять опору вторичного вала пора, когда в трансмиссии появился ровный гул, растущий с оборотами, ощущается радиальный люфт вала при покачивании, передачи стали включаться туго или в слитом масле видна металлическая пыль. Если коробка уже вскрыта, разумно сразу заменить и остальные подшипники валов — их ресурс к этому моменту выработан примерно одинаково, а повторная разборка картера обойдётся дороже самих деталей.
