Прокладка крышки КПП для минитрактора Shifeng 240

Прокладка крышки КПП минитрактора Shifeng 240

Уплотнение для стыка крышки коробки передач минитрактора Shifeng SF-240. Устанавливается между привалочной плоскостью корпуса КПП и крышкой: удерживает трансмиссионное масло внутри картера и закрывает вход пыли, влаге и абразиву к шестерням и подшипникам. Меняется каждый раз, когда крышку снимают для ревизии, регулировки или ремонта коробки — повторно уложенное старое уплотнение почти всегда начинает потеть маслом по периметру стыка.

Конструкция детали

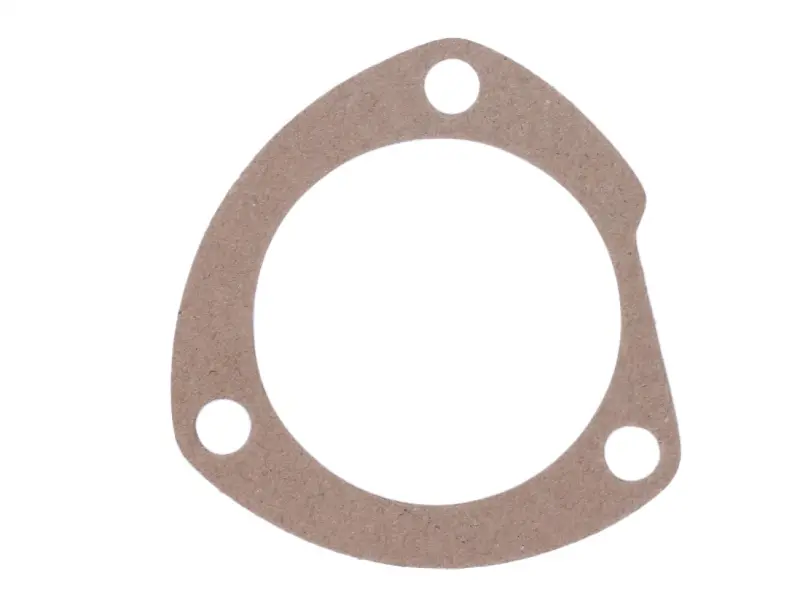

Деталь вырезана из плотного листового уплотнительного материала волокнистой структуры и точно повторяет контур посадочного фланца: крупное центральное окно, три крепежных отверстия по периметру и скругленный треугольный контур с характерным плоским участком на одной стороне. При затяжке болтов материал упруго обжимается и заполняет микронеровности чугунных поверхностей, поэтому соединение держит масло без толстого слоя герметика, если плоскости чистые и не деформированы. Постоянная толщина полотна важна и для геометрии узла: прокладка задает расчетный зазор в стыке, который влияет на посадку крышки относительно валов коробки.

Когда требуется замена

• масляные подтеки и влажный налет по периметру крышки коробки передач;
• разборка КПП для замены подшипников, валов, вилок или шестерен;
• обслуживание и регулировка механизма переключения передач со снятием крышки;
• старое уплотнение задубело, порвалось, прикипело к фланцу или расслоилось при демонтаже;
• уровень масла в картере снижается, а корпус и сальники внешних повреждений не имеют.

Как подобрать

Основной ориентир — модель техники и конкретный узел: деталь рассчитана на крышку коробки передач минитрактора Shifeng 240 и родственных машин этого семейства с таким же корпусом КПП. Перед установкой приложите новую прокладку к фланцу или к снятой старой и сверьте три параметра: размер центрального окна, шаг и диаметр трех крепежных отверстий, общий контур со срезанным участком. Если прежнее уплотнение разрушено и собрать его не получается, разметку удобно снимать прямо с привалочной плоскости крышки — так исключаются ошибки по расположению отверстий.

Установка и эксплуатация

Обе плоскости очищают от остатков прежнего уплотнения и масляной пленки, затем проверяют фланец на забоины, задиры и вытянутый металл вокруг отверстий. Прокладку укладывают на сухую поверхность, совмещая отверстия без натяга и без подгибов по краям окна. Болты затягивают равномерно, крест-накрест, в несколько проходов: перетяжка продавливает материал и рвет его по кромке отверстий, а слабая затяжка оставляет каналы для масла. После сборки уровень масла в коробке доводят до нормы, дают технике поработать под нагрузкой и осматривают стык.

Прокладку коробки передач имеет смысл держать в ремонтном комплекте вместе с сальниками и уплотнительными кольцами: работы по КПП минитрактора почти никогда не обходятся без вскрытия крышки, и наличие подходящей детали под рукой избавляет от простоя техники в разгар полевых работ.
