Литая крышка устанавливается на коробку передач минитрактора Shifeng 240 и закрывает зону, где выходят оси вилок переключения. Внутри этой зоны работает механизм взаимной блокировки передач: подпружиненные фиксаторы и блокирующие головки между осями не позволяют включить две передачи одновременно. Крышка удерживает эти детали на месте, задаёт им упор и закрывает полость картера снаружи.

Конструкция

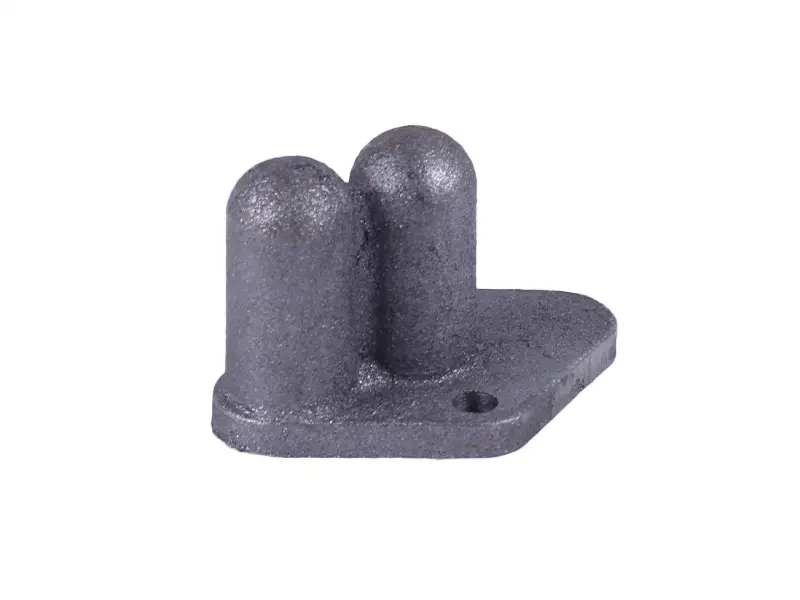

Корпус отлит из металла одной деталью. Две глухие цилиндрические бобышки с закруглёнными вершинами накрывают торцы осей, а плоский фланец с крепёжным отверстием прижимает деталь к посадочной плоскости коробки. Бобышки закрыты сверху, поэтому фиксирующие элементы остаются в своих гнёздах, а трансмиссионное масло и абразив не проходят наружу через торцы осей. Литая форма и толстые стенки рассчитаны на постоянное усилие пружин фиксаторов и на вибрацию, которая передаётся на корпус коробки при работе техники.

Как это работает при переключении

Оси вилок ходят вдоль коробки, когда рычаг выбирает передачу. Между соседними осями стоят блокирующие головки: как только одна ось сдвигается, головка заходит в проточку соседней и запирает её. Так исключается одновременное включение двух передач и заклинивание шестерён. Все эти элементы упираются в крышку, поэтому её состояние напрямую влияет на чёткость хода рычага. Изношенная, треснувшая или неплотно притянутая крышка даёт люфт, передачи начинают выбиваться и включаться с усилием.

Когда ставят новую крышку

• При ремонте коробки передач или переборке механизма переключения, когда старую крышку снимают вместе с прокладкой.
• Если по стыку крышки с картером идёт запотевание или подтекание трансмиссионного масла.
• При трещине или сколе на фланце после перетяжки болтов.
• Когда выработка на внутренней опорной поверхности бобышек даёт продольный люфт фиксаторов.
• При самопроизвольном выбивании передачи и нечётком переключении, если оси и вилки уже проверены.

Подбор и установка

Ориентируйтесь на модель техники: крышка рассчитана на коробку передач минитрактора Shifeng 240. Перед покупкой снимите старую деталь и сравните её с новой по трём точкам — расстояние между центрами бобышек, диаметр и глубина внутренних гнёзд, положение и диаметр крепёжного отверстия во фланце. Посадочная плоскость должна быть ровной, без забоин и остатков старого герметика.

Крышку ставят на очищенную плоскость картера с новой прокладкой или тонким слоем герметика, болты затягивают равномерно и без перетяжки: литой фланец не любит избыточного момента. Перед сборкой проверьте, что фиксаторы и пружины стоят в гнёздах и не перекошены, а масло в коробке залито до нормы. После установки прогоните все передачи на неработающем двигателе — ход рычага должен быть чётким, без закусывания и без возможности включить две передачи разом. Такую крышку разумно держать в ремонтном комплекте вместе с осями вилок и фиксаторами: снимать её приходится при любом серьёзном вмешательстве в механизм переключения.
