Ось сателлитов дифференциала для минитрактора Shifeng 240 AMG-2

Ось сателлитов дифференциала минитрактора Shifeng 240 AMG-2

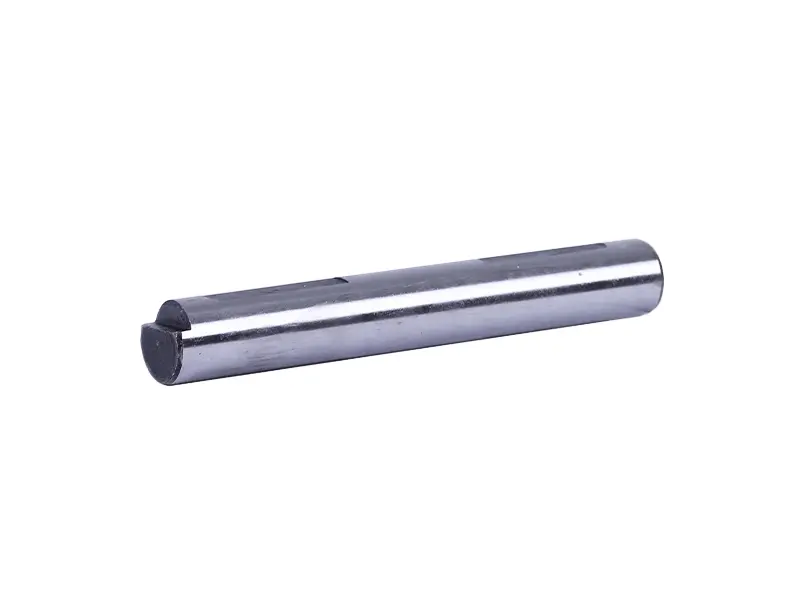

Цилиндрический стальной палец для дифференциала мототрактора Shifeng 240 — на нём сидят конические сателлиты, которые распределяют крутящий момент между полуосями. Поверхность оси шлифованная, вдоль тела выполнена продольная лыска, торцы обработаны под посадку в корпус дифференциала. Это ремонтная позиция: её берут при переборке моста, когда старая ось выработалась и шестерни начали болтаться.

Роль в дифференциале заднего моста

Корпус дифференциала вращается вместе с ведомой шестерней главной передачи и тянет за собой ось. Сателлиты свободно сидят на ней и входят в зацепление с полуосевыми шестернями. Пока трактор идёт прямо, сателлиты почти не проворачиваются и работают как жёсткая связка. В повороте или при пробуксовке одного колеса они начинают вращаться на оси, и именно тогда пара «ось — отверстие сателлита» принимает на себя всю нагрузку скольжения. Поэтому ось изнашивается быстрее многих других деталей моста, особенно при работе с плугом и прицепом на тяжёлом грунте.

Когда ось пора менять

Выработку видно при разборке моста и по поведению техники:

• заметный люфт сателлитов на оси, шестерни качаются в корпусе;
• гул или подвывание из дифференциала при поворотах;
• ступенька, овальность или задиры на рабочей поверхности пальца;
• потемнение металла и следы перегрева из-за нехватки масла;
• сколы и выкрашивание зубьев сателлитов — их меняют вместе с осью.

Как подобрать

Перед заказом снимите старую ось и промерьте её штангенциркулем: диаметр по неизношенному участку и общую длину. Новая деталь должна входить в отверстия корпуса дифференциала плотно, без качания, а сателлиты должны надеваться на неё свободно, но без ощутимого зазора. Заодно проверьте посадочные отверстия самого корпуса: если они разбиты, одной новой осью проблему не закрыть. Позиция рассчитана на дифференциал минитракторов Shifeng 240; на других моделях узел может отличаться, поэтому сверяйте размеры с демонтированной деталью.

Преимущества

• шлифованная цилиндрическая поверхность держит плотную посадку сателлитов, поэтому после ремонта в дифференциале не остаётся лишнего люфта;
• стальное исполнение рассчитано на постоянную нагрузку в масляной ванне моста и длительную работу под тягой;
• ось покупают отдельно, поэтому мост восстанавливают заменой одного пальца, а не дифференциала в сборе.

Установка и обслуживание

Мост разбирают, снимают корпус дифференциала, выбивают стопорный штифт и старую ось, зачищают посадочные места. Новую деталь и отверстия сателлитов перед сборкой смазывают трансмиссионным маслом, ось заводят на место и фиксируют штифтом — без фиксации она начнёт ходить и разобьёт корпус. После сборки проверяют, что сателлиты крутятся от руки без закусывания, и доливают масло до нужного уровня. Дальше ресурс детали зависит от чистоты масла: сухой или загрязнённый мост съедает новую ось за один сезон.

Ось сателлитов относится к деталям, которые меняют комплектом с зацеплением: если сателлиты и полуосевые шестерни уже с выработкой, ставить новый палец в старую пару смысла нет. Для планового ремонта дифференциала Shifeng 240 позицию разумно держать под рукой заранее — переборка моста обычно приходится на разгар сезона, когда простой техники обходится дороже самой детали.
