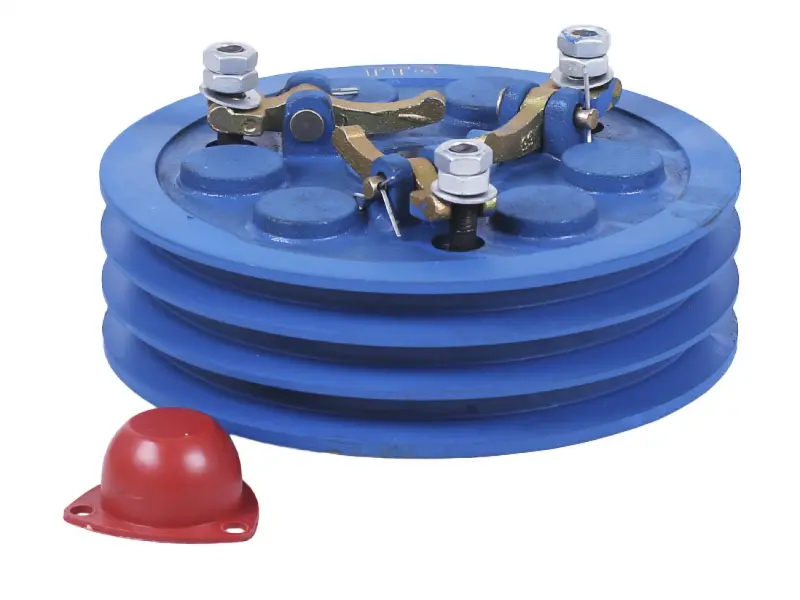

Сцепление в сборе для мототрактора 3 ручья 2 диска AMG-6

Сцепление в сборе для мототрактора: 3 ручья, 2 диска

Двухдисковая муфта передает крутящий момент от двигателя к коробке передач мототрактора и позволяет трогаться плавно, без рывков и ударных нагрузок на трансмиссию. Шкив с тремя ручьями рассчитан на клиновые ремни и распределяет тягу сразу между тремя ремнями, поэтому передача мощности остается стабильной при пахоте, перевозке прицепа и длительной работе с навесным оборудованием. Это ремонтный комплект для машин, где старая муфта уже отработала ресурс или потеряла регулировку.

Конструкция

Основу составляет литой корпус со шкивом, внутри которого работают два ведомых диска с фрикционными накладками, промежуточный и нажимной диск с пружинами. На торце выведены три регулируемые лапки выключения с гайками: через них выставляется одинаковый ход всех лапок и точный момент размыкания. Ведомая часть работает в паре с выжимным подшипником 6204 с внутренним посадочным диаметром 20 мм — именно он чаще всего и дает гул при нажатой педали.

Когда муфту меняют

• сцепление буксует под нагрузкой: обороты растут, а тяга и скорость не прибавляются;
• мототрактор трогается рывком или продолжает вести машину при выжатой педали;
• при выжиме слышен гул или скрежет — обычно это изношенный выжимной подшипник;
• после работы с плугом чувствуется запах перегретых накладок;
• лапки уже выведены на предел регулировки, а свободный ход педали выставить не удается.

Как подобрать под свою машину

Снятый узел — самый точный образец для сравнения. Сверьте количество ручьев на шкиве (здесь их три) и профиль ремня, посадочное отверстие и длину шлицевой части под вал двигателя, общий диаметр корпуса, длину вилки выжима и посадочное место подшипника. Комплект рассчитан на мотоблоки и мототракторы мощностью примерно 7–12 л. с., включая машины с водяным охлаждением: на такой технике двухдисковая схема подходит по запасу передаваемого момента. Если на машине стоял двухручьевой однодисковый вариант, дополнительно проверьте место под третий ремень и вылет шкива относительно ведомых шкивов.

Преимущества

• Два ведомых диска повышают запас по передаваемому моменту, поэтому муфта не буксует при пахоте и с груженым прицепом.
• Шкив на три ручья позволяет одновременно приводить ходовую часть и навесное оборудование, снижая нагрузку на каждый ремень и продлевая их ресурс.
• Три регулируемые лапки выключения дают выставить свободный ход и синхронность размыкания без полной разборки муфты.
• Литой корпус сохраняет геометрию при нагреве, диски прилегают ровно, а накладки изнашиваются равномерно по всей площади.

Установка и регулировка

Муфта устанавливается на вал двигателя, крепеж затягивается равномерно и крест-накрест. После сборки лапки выводятся в одну плоскость, чтобы нажимной диск отходил без перекоса, затем выставляется свободный ход педали и проверяется натяжение ремней. Обкатку начинают с малых нагрузок: несколько плавных троганий помогают накладкам приработаться. Держите шкив и диски чистыми от масла — попавшая смазка сразу дает пробуксовку.

Характеристики

• Тип: сухая двухдисковая муфта в сборе
• Шкив: 3 ручья под клиновой ремень
• Ширина ручья: 15 мм
• Общий диаметр: 220 мм
• Выжимной подшипник: 6204, внутренний диаметр 20 мм
• Совместимость: мотоблоки и мототракторы 7–12 л. с.

Готовый узел в сборе избавляет от подбора дисков, пружин и корпуса по отдельности: достаточно снять старую муфту, поставить новую и выставить регулировки. Для мототрактора, который регулярно работает с плугом, фрезой или прицепом, это самый быстрый способ вернуть уверенное трогание и четкое переключение передач.
