Муфта сцепления в сборе для мотоблока 178F, вал 25 мм, ST

Муфта сцепления в сборе для мотоблока 178F предназначена для передачи вращения от двигателя к приводу техники. Исполнение ST рассчитано на вал диаметром 25 мм. Сцепление позволяет соединять и разъединять двигатель с приводом: от его состояния зависят уверенное начало движения и передача усилия под нагрузкой.

Конструкция и причины замены

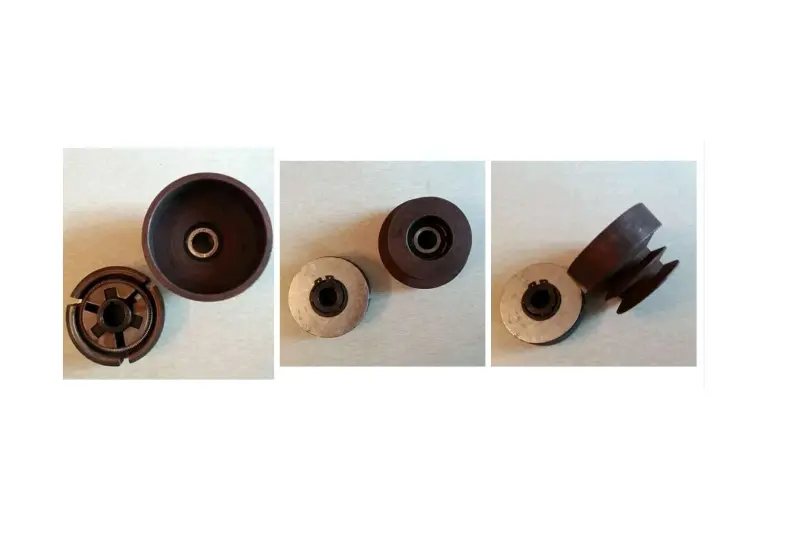

У муфты чашеобразный барабан, центральная посадочная часть и наружная часть с ручьями под ремень. Внутри барабана размещается ответная часть сцепления. При подборе такой конструкции нужно учитывать как соединение с валом, так и положение ременной передачи: совпадение только посадочного диаметра ещё не означает, что деталь встанет на место снятой.

Поводом проверить муфту служат пробуксовка, рывки при включении, посторонний шум и заметное ухудшение тяги при исправном двигателе. При разборке обращают внимание на износ контактных поверхностей, трещины, следы перегрева и люфт посадки. Эти признаки помогают отделить повреждение самой муфты от неисправности соседних деталей. Один лишь шум не является достаточным основанием для замены всего сцепления.

Что сверить со снятой деталью

Размер 25 мм относится к валу, на который устанавливается муфта. Измеряйте посадочное место на очищенном валу, а не наружный диаметр ступицы. Кроме диаметра, сравните форму соединения, рабочую длину посадки и способ фиксации. Деталь с неподходящим профилем нельзя подгонять ударами или затягиванием крепежа: так можно повредить и новую муфту, и вал.

• Сопоставьте общую высоту муфты и расстояние от упора на валу до ременных ручьёв.
• Проверьте количество и профиль ручьёв, а также соответствие установленному ремню.
• Сравните расположение крепежа, упорных поверхностей и фиксирующих деталей.
• Убедитесь, что барабан не будет касаться соседних частей и защитного кожуха.

Смещение ручьёв относительно ответного шкива заставляет ремень работать с перекосом. Это вызывает износ его кромок и дополнительную нагрузку на опоры. Неправильная длина посадки мешает надёжно закрепить муфту даже при совпадающем диаметре отверстия.

Установка и проверка

Замену выполняют на остановленном двигателе, исключив случайный запуск. До снятия запоминают положение муфты, порядок шайб, втулок и фиксаторов. Освободив ременную передачу, снимают крепление и муфту подходящим инструментом, без ударов по барабану. Посадку очищают, проверяют вал и крепёж; повреждённые фиксирующие детали заменяют.

Одновременно осматривают ремень, ответный шкив и доступные опоры на износ и люфт. Новую муфту устанавливают с сохранением штатного положения и затягивают крепление по руководству мотоблока. Смазка не должна попадать на ремень и поверхности трения. После сборки проверяют соосность шкивов, натяжение ремня и отсутствие касаний, возвращают защиту на место. Первую проверку проводят без рабочей нагрузки: при биении, скрежете или рывках двигатель останавливают и проверяют посадку.
