Статор генератора Delta 1+1 катушек с датчиком положения

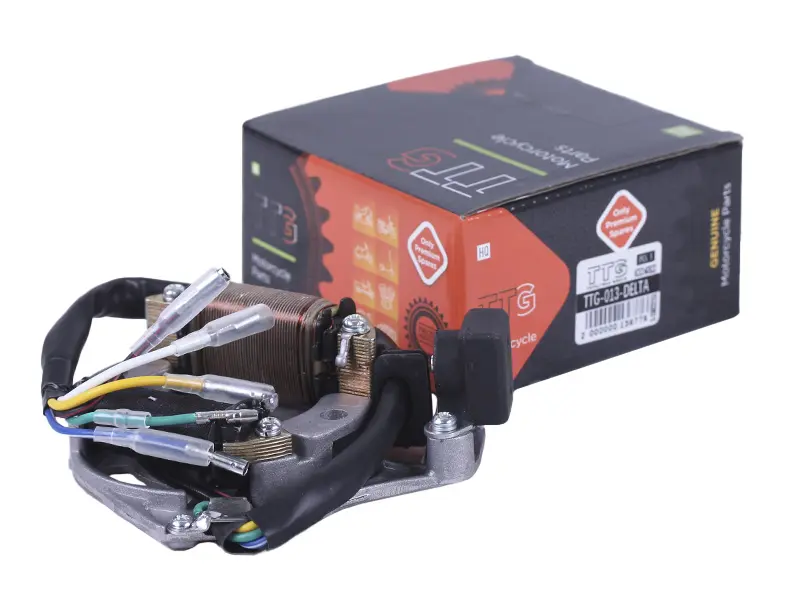

Статор генератора формата 1+1 — неподвижная часть магнето мопедов Delta с горизонтальным четырёхтактным двигателем. На литой алюминиевой площадке закреплены две обмотки на шихтованных сердечниках: одна питает систему зажигания, вторая работает на освещение и подзарядку бортовой сети. Рядом установлен датчик положения (пикап) в защищённом корпусе — он снимает импульс с выступа маховика и задаёт момент искры для коммутатора AC-CDI.

Как устроен и что делает

Маховик с постоянными магнитами вращается вокруг площадки, и магнитное поле наводит в катушках переменное напряжение. Зажигательная обмотка отдаёт высокий импульс на коммутатор, световая обмотка обеспечивает питание фары, габаритов и подзарядку аккумулятора через реле-регулятор. Обмотки выполнены медным проводом с термостойкой лаковой изоляцией — деталь работает в горячей крышке двигателя, рядом с маслом и постоянной вибрацией, поэтому качество намотки и пропитки прямо влияет на ресурс. Выводы собраны в жгут с готовыми клеммами и разведены по цветам, что упрощает подключение без переделки штатной проводки.

Совместимость и подбор

Площадка рассчитана на посадочные места мопедов Delta и родственных моделей Alpha с горизонтальными двигателями 139FMB, 147FMH, 152FMI объёмом 50–110 см³. Перед покупкой сверьте со снятой деталью три вещи: количество и расположение катушек (схема 1+1), форму площадки с отверстиями крепления и направление выхода жгута, а также тип разъёма и цвета проводов. Важно, чтобы маховик-ротор тоже был рассчитан под схему 1+1: статор на шесть катушек с таким маховиком не работает, и наоборот.

Когда нужна замена

Типичные симптомы — пропала искра или она слабая и нестабильная, двигатель запускается через раз и глохнет на холостых, фара светит тускло либо мигает в такт оборотам, аккумулятор перестал заряжаться. Причиной часто становится межвитковое замыкание в обмотке, обрыв тонкого провода у самого выхода из катушки, перетёртая изоляция жгута на выходе из крышки или разрушенный датчик положения. Перед заменой прозвоните обмотки тестером и проверьте сопротивление относительно массы — так вы отделите неисправность статора от проблем с коммутатором, катушкой зажигания или свечой.

Установка

Работу выполняют со снятой левой крышкой двигателя. Площадку ставят по меткам и затягивают винты равномерно, без перекоса; жгут выводят через целый резиновый уплотнитель, чтобы провода не перетирались о кромку картера. Датчик положения не должен касаться маховика — оставьте штатный зазор в несколько десятых миллиметра. При сборке используйте новую прокладку крышки, а после запуска проверьте стабильность искры и напряжение на клеммах аккумулятора на средних оборотах.

Готовый жгут с клеммами и точная посадка площадки делают замену быстрой: деталь становится на место старой без доработки проводки, а мопед возвращает уверенный запуск и ровный свет фары.
