Ось вилки переключения передач мотоблока 180N/195N, 9-12 л.с., L-152 мм

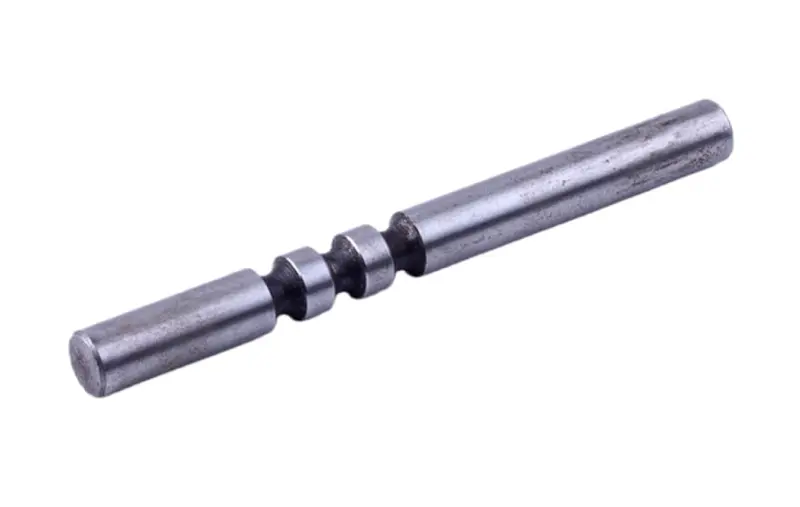

Ось вилки переключения передач длиной 152 мм — стальной вал коробки передач тяжёлого мотоблока с двигателем серии 180N/190N/195N мощностью от 9 до 12 л.с. По этому валу ходит вилка, которая от рычага сдвигает шестерню или муфту КПП и включает нужную передачу. От состояния оси напрямую зависит, насколько чётко техника берёт передачу и удерживает её под нагрузкой.

Конструкция

Деталь выполнена в виде цельного стального стержня с двумя опорными участками разного диаметра: тонкая шейка входит в посадочное отверстие корпуса редуктора, более толстая часть — в противоположное. В средней зоне проточены кольцевые канавки под подпружиненный фиксатор: они удерживают вилку в выбранном положении и дают ощутимый щелчок при включении передачи. Торцы сняты фаской, поэтому вал заходит в посадочные места без закусывания.

Когда пора менять

• передача самопроизвольно выбивает под нагрузкой или на неровностях;
• рычаг переключения ходит вяло, без чёткой фиксации положений;
• на канавках появились сколы, наклёп и разбитые кромки;
• на опорных шейках заметны задиры и кольцевая выработка;
• вал повело после закусывания шестерён или неудачного ремонта;
• вилка болтается на оси и уводит шестерню в сторону.

Вместе с осью стоит осмотреть саму вилку, шарик фиксатора и его пружину: изношенная пара быстро разбивает новые канавки, и проблема с переключением возвращается уже через несколько моточасов.

Как подобрать

Снятый вал нужно измерить: рабочая длина этой оси — 152 мм. Дополнительно сверяют диаметры обеих опорных шеек, количество кольцевых проточек и расстояние между ними от торца. В шестиступенчатых редукторах мотоблоков 180N/190N/195N применяют несколько похожих осей, отличающихся на считанные миллиметры, поэтому подбирать деталь «на глаз» не стоит — совпасть должны и длина, и расположение канавок под фиксатор.

Установка

Перед разборкой сливают трансмиссионное масло и снимают крышку редуктора, чтобы получить доступ к вилкам. Старую ось извлекают, посадочные отверстия и канал фиксатора очищают от стружки и отработанного масла. Новую деталь ставят с лёгкой смазкой, следят, чтобы шарик фиксатора попал в проточку, и проверяют, что вилка перемещается по валу свободно, без перекоса. После сборки заливают масло и вручную прокручивают механизм, переключая все передачи на неработающем двигателе.

Преимущества

• кольцевые проточки под подпружиненный фиксатор — передача включается с чётким щелчком и не выбивает на ходу;
• обработанные опорные шейки — вилка ходит по валу мягко, без закусывания и лишнего усилия на рычаге;
• цельный стальной стержень — ось держит боковое усилие от вилки при частых переключениях.

Такая ось нужна при переборке КПП, ремонте механизма переключения и восстановлении мотоблока после долгой работы с нечёткими передачами. Запасной вал пригодится владельцам техники с прицепом и навесным оборудованием, где передачи переключают часто и под нагрузкой.
