Станок для заклепывания цепей AMG настольный

Станок для заклепывания цепей AMG

Настольный клепальный станок собирает и ремонтирует цепи там, где молоток и кернер уже не дают нужной точности. Им выдавливают пин из старого соединения, сводят звенья новой цепи и формируют головку пина на соединительном звене. Усилие подается винтом — плавно и строго по оси, поэтому щеки звена не перекашиваются, отверстие не разбивается, а само соединение выходит ровным и повторяемым от звена к звену.

Конструкция и принцип работы

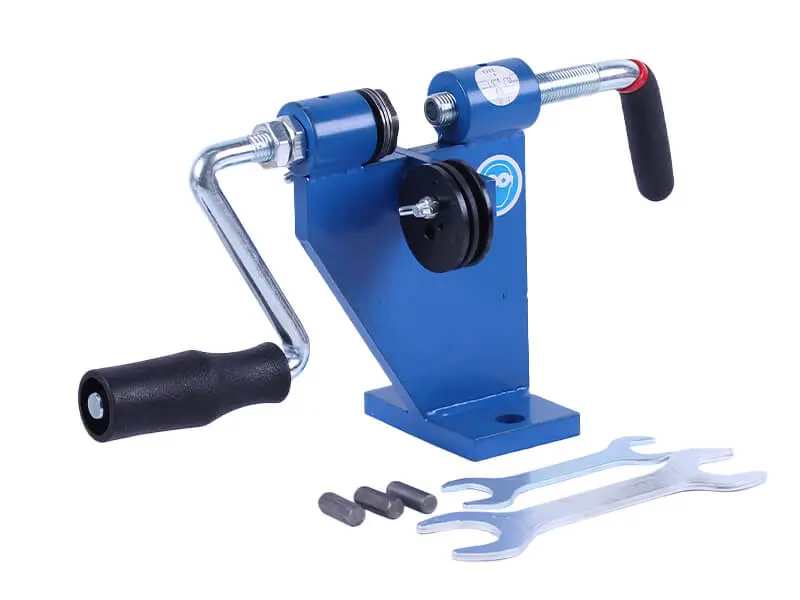

Станина собрана из стальных пластин и опирается на широкую пяту с отверстием под крепежный болт: станок прикручивается к верстаку и держит положение под нагрузкой, а обе руки остаются свободными для цепи. На станине сведены два винтовых узла. Боковой винт с поворотной рукояткой-кривошипом подводит клепальный наконечник и вращает его при раскатке головки пина. Верхний винт с длинным рычагом создает прижимное усилие и удерживает звено в момент работы. Между ними расположен поворотный диск-наковальня с регулировочным винтом: он служит опорой под пин и позволяет выставить звено точно под наконечник до того, как пойдет нагрузка.

Оснастка в комплекте

К станку прилагаются три клепальных наконечника и два рожковых ключа для их смены и подтяжки резьбовых узлов. Наконечник подбирается под конкретное соединение, поэтому одним станком обслуживают весь размерный ряд цепей, с которым вы работаете, а не одну единственную цепь.

Преимущества

• Винтовая подача вместо ударов — усилие нарастает плавно, головка пина получается гладкой и симметричной, а ролики и щеки соседних звеньев не деформируются.
• Жесткая стальная станина — рама держит соосность винтов под нагрузкой, и давление не уходит в перекос, из-за которого пин садится криво.
• Крепление к верстаку через отверстие в пяте — станок не смещается при нажиме, цепь удерживается двумя руками, а точность позиционирования не зависит от хвата.
• Сменные клепальные наконечники — при переходе на цепь другого размера меняется только оснастка, сам станок остается в работе.
• Регулируемая поворотная наковальня — опора выставляется под конкретное звено, поэтому пин выходит и осаживается по прямой, без задиров в отверстии.

Как подобрать и как работать

Сверяйте шаг цепи и диаметр пина с профилем наконечника: он должен упираться в торец пина, а не в щеку звена, иначе головка сомнется, а звено потеряет подвижность. Соединительное звено берите того же типа, что и сама цепь. Наковальню выставляйте так, чтобы звено легло без наклона, а нажим начинайте медленно, контролируя, как идет пин. После расклепки проверьте сустав рукой: он должен поворачиваться свободно, но без ощутимого люфта.

Стационарный станок окупается там, где цепи меняют, укорачивают и восстанавливают регулярно — в мастерской, в сервисе техники и в гараже, где длину цепи подгоняют под звезды самостоятельно. По сравнению с ручной выжимкой выигрыш заметен на каждой операции: не нужно ловить равновесие инструмента, зажимать его в тиски и заново искать положение пина перед каждым звеном.
