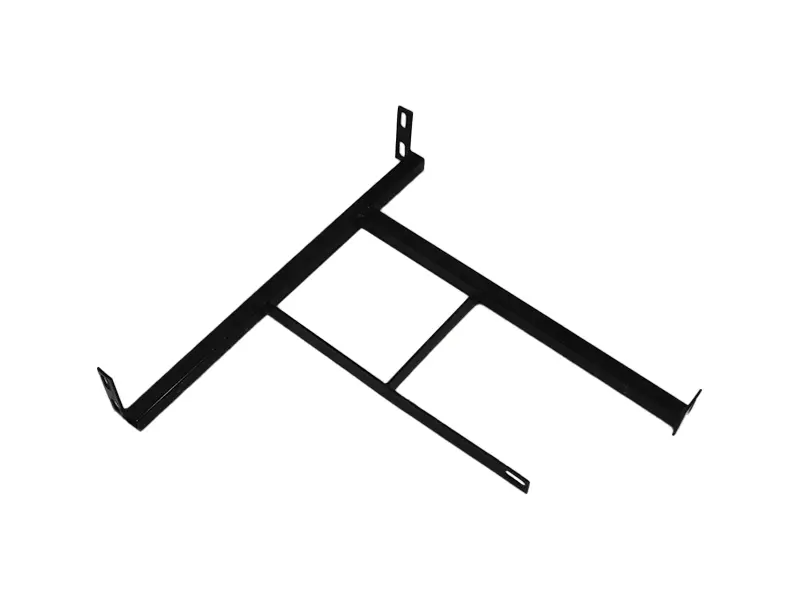

Кронштейн крепления приборной панели мототрактора AMG, стальной сварной

Кронштейн крепления приборной панели мототрактора AMG

Стальная сварная опора, на которую выводится приборная зона мототрактора: щиток с указателями, замок зажигания, кнопки и переключатели света. Деталь принимает на себя вес панели и постоянную вибрацию от одноцилиндрового двигателя, поэтому от её жёсткости напрямую зависит, останутся ли приборы на месте после сезона работы в поле.

Конструкция

Основу образует длинная поперечная балка из профильной трубы: она проходит через всю переднюю часть поста управления и опирается на раму двумя боковыми плечами с отогнутыми вниз концами. Ближе к центру приварена вертикальная стойка с плоской монтажной площадкой — именно к ней притягивается сам щиток приборов. Стойку удерживает наклонный подкос, который вместе с балкой и стойкой образует замкнутый треугольник: такая схема убирает раскачивание площадки вдоль и поперёк хода машины. На концах плеч и на площадках выполнены продолговатые отверстия под болты, а вся сборка окрашена в чёрный цвет по всей поверхности, включая сварные швы.

Где применяется

Такие опоры ставят на мототракторы, собранные на базе мотоблока с комплектом переоборудования: штатного места под щиток там нет, и приборную зону формируют отдельным каркасом перед сиденьем оператора. Кронштейн задаёт высоту и наклон панели так, чтобы указатели читались с рабочего места, а жгут проводки шёл компактно вдоль балки и не попадал под ноги и рулевую колонку.

Преимущества

• Сварной каркас с треугольным подкосом — площадка под щиток не играет на неровностях, крепёжные точки приборов и подсветки не разбиваются вибрацией.
• Продолговатые отверстия вместо круглых — панель сдвигается по месту, а угол обзора подбирается без рассверливания рамы.
• Окрашенная поверхность по всей площади, включая швы — каркас нормально переносит работу под открытым небом, где техника стоит в росе и под дождём.
• Поперечная балка с опорой на два плеча — нагрузка от панели распределяется по двум точкам рамы, а не висит на одном болте.

Как подобрать

Перед покупкой снимите старый каркас и сравните три размера: расстояние между опорными плечами (оно должно совпасть с посадочными точками рамы), высоту стойки от балки до монтажной площадки и саму площадку относительно вашего щитка приборов. Отдельно проверьте, куда выходит рулевая колонка и как проложен трос газа: каркас не должен пересекаться с подвижными элементами управления. Если мототрактор собирался самостоятельно, ориентируйтесь на посадочные размеры своей рамы, а не на модель мотоблока, с которого начиналась переделка.

Установка

Каркас крепится болтами через отогнутые концы плеч и монтажные площадки. Удобнее наживить весь крепёж от руки, выставить панель по горизонту и по углу наклона и только после этого протянуть соединения крест-накрест. Под гайки стоит поставить пружинные шайбы: вибрация мототрактора со временем ослабляет обычное болтовое соединение. Жгут проводки прихватывают к балке стяжками с запасом длины на ход руля.

Менять опору приходится, когда старая треснула по сварному шву, погнулась после наезда на препятствие или разбила отверстия под болты. В этих случаях панель начинает дрожать на ходу, а разъёмы за щитком постепенно теряют контакт. Новый каркас возвращает приборы на штатное место, снимает вопрос с болтающимся щитком и позволяет заново аккуратно уложить проводку передней части мототрактора.
