Винт верхней тяги регулировочный DongFeng 240/244, М24 левая резьба, тип 2

Винт верхней тяги регулировочный DongFeng 240/244 (М24, левая резьба, тип 2)

Резьбовой наконечник центральной тяги задней трёхточечной навески минитрактора. Он вкручивается в регулировочную трубу верхней тяги и вместе с парным винтом правой резьбы образует классический талреп: достаточно провернуть трубу, чтобы удлинить или укоротить тягу, не расстыковывая навеску и не снимая орудие с пальцев.

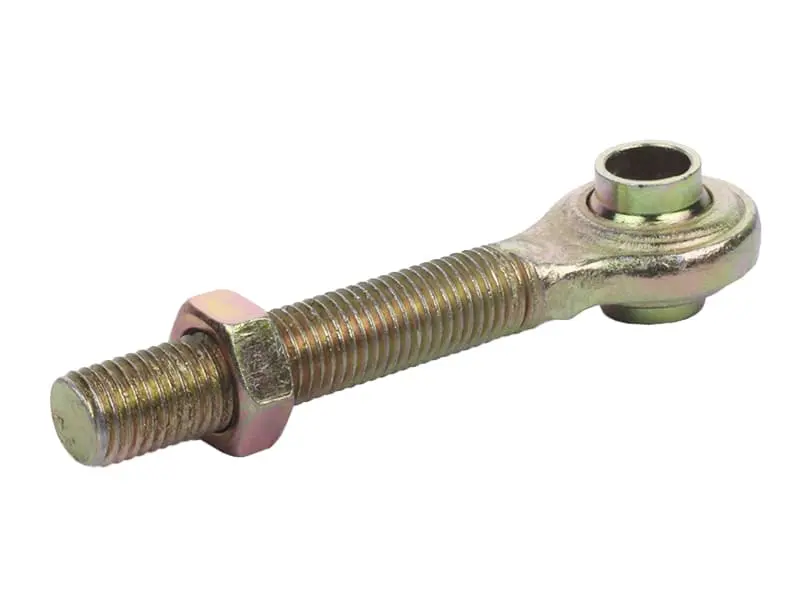

Конструкция простая и ремонтопригодная: кованая проушина с запрессованной втулкой под палец, длинный резьбовой хвостовик М24 с левым направлением резьбы и шестигранная контргайка на нём. Контргайка запирает выставленную длину, чтобы вибрация и переменная нагрузка от орудия не сбивали настройку. Металл покрыт жёлтым цинковым пассивированием — стандартное решение для навесного крепежа, который постоянно работает в грязи, пыли и под дождём.

Роль в настройке навесного оборудования

Длиной центральной тяги задают наклон орудия вперёд или назад. От неё зависят угол вхождения плуга в почву, ровный ход культиватора и фрезы, горизонт навесной косилки. Как только резьба закисает, срывается или разбивается отверстие проушины, настройка перестаёт держаться: орудие идёт с перекосом, глубина обработки гуляет от прохода к проходу, а в шарнире появляется стук. Замена одного наконечника возвращает механизму точность и обходится заметно дешевле, чем покупка тяги целиком.

Преимущества

• Левое направление резьбы в паре с правым винтом позволяет менять длину тяги вращением трубы — без снятия орудия и разборки навески.
• Шестигранная контргайка на хвостовике удерживает выставленную длину под вибрацией и рывками при работе с плугом или культиватором.
• Запрессованная втулка в проушине принимает на себя износ шарнира: вместе с наконечником обновляется посадка пальца и уходит люфт в верхней точке навески.
• Цинковое пассивирование резьбы снижает риск прикипания хвостовика в трубе за сезон, поэтому следующая регулировка длины даётся легче.

Как подобрать замену

Перед покупкой сверьте со снятой деталью три вещи: направление резьбы, её диаметр и шаг, а также посадочные размеры проушины — диаметр отверстия под палец и ширину вилки, в которую она заходит. На верхней тяге с талрепным принципом один конец всегда левый, второй правый; если поставить два одинаковых наконечника, регулировка вращением трубы работать не будет. Полезно измерить и полную длину старого винта: от неё зависят диапазон регулировки и запас резьбы, который остаётся в трубе.

Такой наконечник чаще всего меняют после срыва резьбы при попытке провернуть закисшую тягу, после погнутого хвостовика из-за упора орудия в препятствие и при выработке шарнира с ощутимым люфтом. При установке очистите внутреннюю резьбу трубы, вкрутите винт на достаточную глубину, выставьте нужную длину тяги и затяните контргайку до упора в торец трубы — после этого настройка навески перестанет сбиваться в работе.
