Крепёжная деталь для соединений, которые постоянно живут в вибрации и знакопеременной нагрузке. Номинальный диаметр 5 мм и длина 30 мм — ходовой типоразмер, применяемый в мототракторах Foton 240 и Foton 244: штифты этого класса фиксируют рычаги, вилки, тяги, оси и втулки, где резьбовой крепёж или шплинт быстро разбивает посадочное отверстие и теряет затяжку.

Конструкция

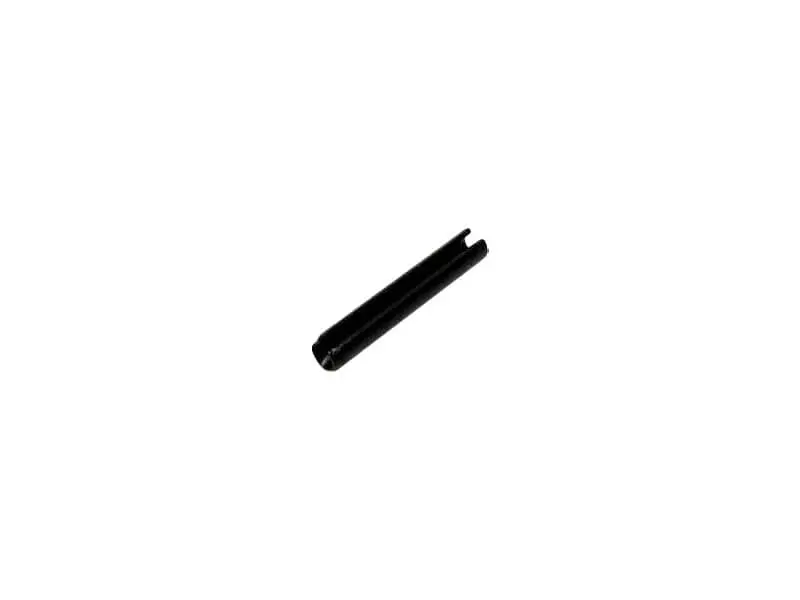

Деталь представляет собой полый цилиндр с прорезью по всей длине. До установки наружный диаметр чуть больше отверстия, поэтому при запрессовке штифт сжимается и после посадки постоянно распирает стенки отверстия изнутри. Именно это пружинное усилие и удерживает соединение — без резьбы, шайб и контргаек. Торцы выполнены с заходными фасками, за счёт чего деталь заходит ровно и не заминает кромку гнезда. Поверхность тёмная, оксидированная — обычное исполнение для крепежа из пружинной стали.

Преимущества:

• Продольная прорезь позволяет штифту сжиматься при посадке, поэтому он уверенно держится в отверстии с реальным производственным разбросом диаметра и не требует точной развёртки под каждую деталь.
• Постоянное распорное усилие на стенки отверстия не даёт соединению разбалтываться от вибрации двигателя и ударов при работе с навесным оборудованием.
• Полая упругая форма гасит ударные нагрузки лучше сплошного цилиндрического штифта, поэтому посадка со временем не выбивается, а отверстие изнашивается медленнее.
• Фаски на торцах ускоряют запрессовку: штифт заходит с первого удара, без подпиливания и подгонки по месту.

Как подобрать

Ориентируйтесь на два размера: диаметр отверстия в детали и нужную длину. Цифра 5 мм означает номинал отверстия, а не фактический размер новой детали — до установки штифт всегда чуть шире, и это заложено в конструкцию. Длина 30 мм подбирается так, чтобы штифт перекрывал всю толщину соединяемых элементов и не выступал наружу больше, чем позволяет соседняя деталь. Снятый крепёж удобно измерить штангенциркулем: длину — по прямой, диаметр — по сжатому состоянию с припуском на распор. Если старая деталь вытянута, срезана или разбита, точнее мерить само отверстие в сопрягаемых деталях.

Установка и замена

Старый штифт выбивают бородком подходящего диаметра, опирая деталь так, чтобы удар шёл строго вдоль оси отверстия. Новый заводят прорезью в сторону нагрузки — тогда соединение работает на сжатие штифта, а не на раскрытие прорези. Запрессовывают лёгкими ударами молотка через оправку или бородок, пока торец не сравняется с поверхностью детали либо не утопится на нужную глубину. Перед посадкой отверстие стоит очистить от заусенцев, старой смазки и продуктов износа. Овальное, разбитое или проточенное гнездо лучше восстановить: в изношенном отверстии новый штифт долго не выходит.

Меняют такие штифты, когда появился люфт в шарнире или рычаге, деталь провернулась на оси, крепёж срезало либо он вышел из отверстия от тряски. Расходуются они быстро, поэтому размер 5х30 мм имеет смысл держать в ремонтном наборе вместе с другими ходовыми типоразмерами: замена занимает несколько минут и возвращает соединению исходную плотность посадки.
