Пружины с шариками фиксации шестерни главного вала КПП мотоблока 3+1 (комплект)

Пружины с шариками для фиксации шестерни главного вала КПП 3+1

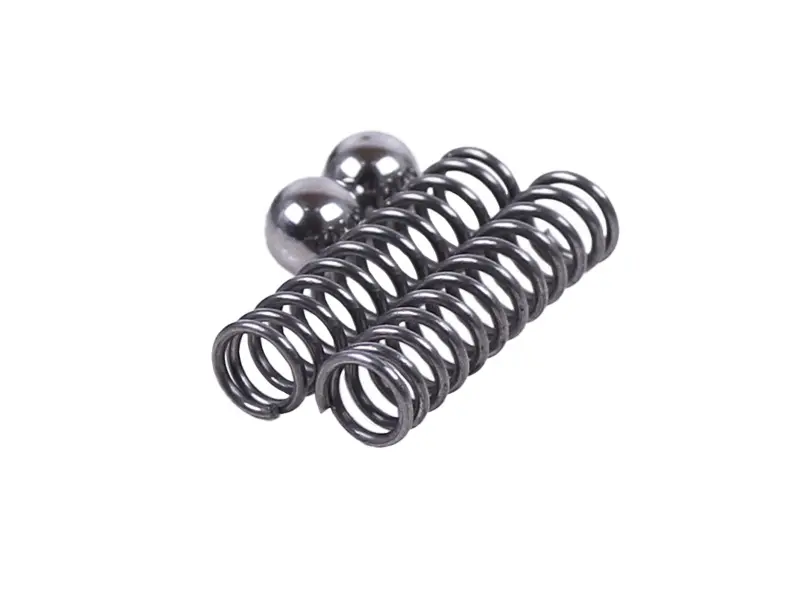

Ремонтный комплект деталей фиксации передач для коробки мотоблока и мототрактора с трансмиссией 3+1 — три скорости вперед и одна назад. В наборе две цилиндрические пружины сжатия и два стальных шарика: пара, которая удерживает подвижную шестерню главного вала в выбранном положении и не дает передаче выключаться самостоятельно.

Как работает фиксатор

Шарик прижимается пружиной к проточке на шестерне главного вала и держит ее в зацеплении, пока на рычаг не приложено усилие. При переключении шарик выдавливается из лунки, шестерня перемещается по шлицам вала, а на новой позиции фиксатор снова западает в проточку. Отсюда четкий щелчок в момент включения передачи и жесткое, определенное положение рычага.

Пружины со временем садятся и теряют усилие, шарики вырабатываются и перестают плотно садиться в лунку. Дальше начинается знакомая картина: передача выбивает при пахоте или на подъеме, рычаг ходит вяло и без ощутимых позиций, техника уходит в нейтраль под нагрузкой. Замена пружин и шариков — самый быстрый способ вернуть коробке нормальное переключение, пока не разбиты торцы зубьев и вилки.

Когда ставят новые фиксаторы

• передача выключается сама под нагрузкой или на неровностях;
• рычаг переключения потерял четкие положения и щелчок при включении;
• при разборке коробки шарик оказался с выработкой, лыской или следами наклепа;
• одна пружина заметно короче второй или свободно сжимается пальцами;
• коробка вскрыта для другого ремонта — фиксаторы меняют заодно, чтобы не возвращаться к разборке.

Комплектация и подбор

В наборе два шарика и две пружины — ровно столько, сколько нужно, чтобы обслужить оба посадочных гнезда за один разбор коробки. Детали подбирают по образцу: сравните диаметр шарика, длину пружины в свободном состоянии, диаметр витка и толщину проволоки со снятыми деталями своей коробки. Если старый шарик утерян, ориентируйтесь на диаметр гнезда в корпусе и глубину проточки на шестерне. Пружина не должна проваливаться в отверстие с большим зазором и не должна закусывать при сжатии.

Установка

Работу выполняют со снятой крышкой коробки, на чистом и промытом корпусе. Шарик закладывают в гнездо, сверху ставят пружину, затем собирают узел так, чтобы фиксатор был поджат. Чтобы шарик не выпал при сборке, его удобно посадить на каплю густой смазки, а доставать из глухих гнезд — магнитом. После сборки проверьте переключение вручную: все передачи должны включаться с ощутимым щелчком, а рычаг — оставаться в положении без удержания рукой. Перед первой нагрузкой залейте в коробку трансмиссионное масло по норме и прогоните технику на холостом ходу через все передачи.

Такой комплект стоит держать в запасе вместе с сальниками и стопорными кольцами главного вала: при любом вскрытии коробки 3+1 эти мелкие детали меняют первыми, и именно от них зависит, будет ли передача держаться под плугом или начнет выскакивать уже через пару часов работы.
