Главный тормозной цилиндр Suzuki Address 100, правый, с рычагом

Правый главный тормозной цилиндр Suzuki Address 100 с рычагом

Узел предназначен для управления передним гидравлическим тормозом скутера Suzuki Address 100, также обозначаемого как AD100. Он устанавливается справа на руле и преобразует нажатие на рычаг в давление тормозной жидкости: поршень внутри цилиндра перемещает жидкость по шлангу к переднему суппорту. Такое исполнение применяется именно в гидравлическом приводе и не заменяет держатель рычага для механического тормоза с тросом.

Конструкция и назначение

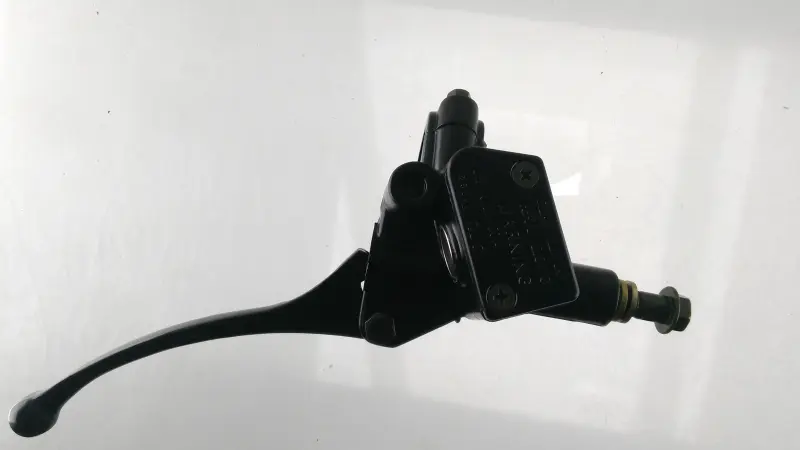

В одном корпусе объединены главный цилиндр, резервуар для тормозной жидкости и тормозной рычаг. Резервуар закрыт прямоугольной крышкой, а корпус имеет выход для подключения тормозного шланга и крепление к рулю. Деталь выполнена в черном цвете; длинный изогнутый рычаг снабжен округлым окончанием. Комплектное исполнение удобно при ремонте после повреждения корпуса или рычага, а также когда состояние старых деталей не позволяет переносить их на новый цилиндр.

Исправный главный цилиндр должен создавать давление при нажатии, возвращать рычаг в исходное положение и сохранять герметичность соединений. Поводом для диагностики и возможной замены становятся следы тормозной жидкости возле корпуса или места подключения шланга, повреждение резервуара, деформация рычага, износ его шарнира либо ситуация, когда после удаления воздуха из системы рычаг по-прежнему не удерживает нормальное усилие. Перед заказом стоит исключить неисправность шланга, суппорта и других частей тормоза.

Что проверить при подборе

Совместимость заявлена для Suzuki Address 100/AD100, однако при выборе для скутера конкретного года и модификации одной модели недостаточно. Сравните новый узел со снятой машинкой по стороне установки, форме корпуса, расположению резервуара и направлению выхода тормозного шланга. Отдельно проверьте конструкцию рулевого крепления, положение шарнира рычага, тип соединения шланга и свободное пространство рядом с пультом, облицовкой и другими деталями руля.

• Сторона установки: правая часть руля, управление передним гидравлическим тормозом.
• Заявленная модель: Suzuki Address 100 (AD100).
• Исполнение: главный цилиндр с собственным резервуаром и установленным рычагом.
• Внешнее оформление: черный корпус и черный изогнутый рычаг.
• Ключевые точки сравнения: рулевое крепление, выход шланга, посадка рычага и габаритное расположение резервуара.

Установка и ввод в работу

Замена связана с разгерметизацией тормозной гидролинии, поэтому после монтажа систему обязательно заполняют подходящей тормозной жидкостью и удаляют из нее воздух по процедуре, предусмотренной производителем скутера. Во время работы цилиндр располагают ровно, тормозной шланг подключают без перекручивания и натяжения, а крепеж затягивают с установленным для техники моментом. Тип жидкости нельзя выбирать только по внешнему виду детали — используйте спецификацию из руководства Suzuki или сервисной документации для вашей модификации.

После прокачки проверяют уровень жидкости, герметичность крышки, места соединения шланга и всех обслуженных соединений. Рычаг должен несколько раз свободно переместиться, вернуться назад и сформировать стабильное усилие до начала движения. Если он остается мягким, медленно проваливается или не возвращается полностью, эксплуатацию откладывают до повторной проверки монтажа, удаления воздуха и диагностики остальных компонентов. Работы с гидравлическим тормозом целесообразно поручить специалисту, располагающему сервисными данными для Suzuki Address 100.

Эта машинка подходит для ремонта правой стороны руля, когда нужен собранный главный цилиндр вместе с рычагом. Точное сопоставление крепления, шлангового соединения и общей геометрии со штатной деталью помогает установить узел без переделок и сохранить корректное расположение органов управления.
