Ось промежуточной шестерни КПП AMG-2 для мотоблока

Ось промежуточной шестерни КПП AMG-2

Промежуточная шестерня коробки передач мотоблока вращается на стальной опорной оси — именно через нее момент передается между валами КПП. От состояния этой детали зависят точность зацепления зубьев, шум коробки под нагрузкой и ресурс соседних шестерен, поэтому при вскрытии картера ось осматривают одной из первых. Позиция относится к недорогим ремонтным деталям, которые определяют геометрию всего зацепления, и менять их разумно сразу при переборке.

Конструкция детали

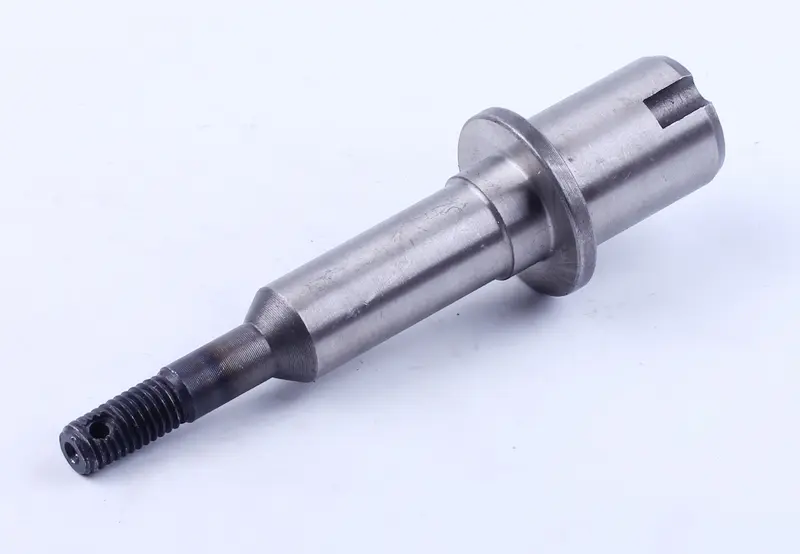

Изготовлена из стали и обработана ступенями: посадочные шейки разного диаметра шлифованы под шестерню или ее втулку, а между ними расположен опорный буртик, который держит шестерню по оси и принимает торцевое усилие. Один конец имеет резьбовую часть с поперечным отверстием под шплинт — такое крепление не отворачивается от вибрации при работе двигателя. Противоположный торец выполнен с внутренним отверстием и прорезями: они удерживают ось от проворота в корпусе и упрощают демонтаж при следующем ремонте. Схема получается полностью разборной: ось садится в корпус, шестерня надевается на шлифованную шейку, гайка со шплинтом фиксирует весь пакет деталей.

Когда деталь пора менять

Изношенная ось перестает удерживать шестерню соосно, и коробка начинает выть, греться и выбивать передачу. Проверяйте деталь при каждой разборке картера и меняйте, если есть хотя бы один из признаков:

• Заметная выработка, ступенька или овальность на посадочной шейке под шестерню.
• Люфт промежуточной шестерни, гул и вой коробки под нагрузкой.
• Задиры, цвета побежалости от перегрева, следы проворачивания шестерни по оси.
• Смятая или сорванная резьба, разбитое отверстие под шплинт, погнутая ось.
• Металлическая стружка и блестящая взвесь в слитом масле коробки.

Как подобрать

Коробки мотоблоков внешне похожи, но оси в них отличаются общей длиной, диаметрами ступеней и размером резьбы, поэтому подбор ведут по снятому образцу. Перед покупкой измерьте длину оси целиком, диаметр каждой шлифованной шейки, толщину и диаметр опорного буртика, резьбовую часть и расстояние от торца до поперечного отверстия. Дополнительно сверьте гнездо в корпусе и внутренний диаметр шестерни либо ее втулки: ось должна входить в корпус ровно, без забивания молотком, а шестерня — вращаться на шейке свободно, но без ощутимого качания. Деталь рассчитана на коробку исполнения AMG-2, поэтому при ремонте другой модификации сравнение со старой осью обязательно.

Установка и обслуживание

Перед сборкой промойте картер, удалите отработанное масло со стружкой и осмотрите саму шестерню: ставить новую ось под изношенные зубья или разбитую втулку не имеет смысла, эти детали работают в паре и изнашиваются вместе. Посадочные поверхности смажьте трансмиссионным маслом, установите ось в корпус, соберите шестерню с упорными шайбами в исходном порядке, затяните гайку и поставьте новый шплинт — старый после разгибания теряет надежность. Затем проверните вал рукой: шестерня должна ходить легко, без закусывания и лишнего осевого перемещения. Залейте свежее масло по уровню и в первые часы работы контролируйте нагрев корпуса и посторонние звуки.

Такую ось имеет смысл держать в ремкомплекте перед сезоном: вместе с изношенной шестерней она возвращает коробке тихую работу и четкое включение передач, а замена выполняется обычным слесарным инструментом без полной переборки мотоблока.
