Главный тормозной цилиндр Honda DIO правый с рычагом CAOKO

Правый главный тормозной цилиндр CAOKO для Honda DIO

Тормозная машинка предназначена для установки на правую сторону руля скутера Honda DIO с гидравлическим передним тормозом. Узел объединяет главный тормозной цилиндр, бачок для тормозной жидкости и ручной рычаг. При нажатии на рычаг поршень цилиндра создает давление в гидролинии, которое передается к суппорту переднего колеса. После отпускания рычага механизм возвращается в исходное положение и подготавливает систему к следующему торможению.

Это исполнение подходит для замены правой машинки, если корпус или рычаг повреждены, появились следы утечки либо цилиндр перестал нормально создавать и удерживать давление. Новый узел также может потребоваться после падения скутера, когда рычаг согнут, крепление смещено или нарушена герметичность соединения с тормозным шлангом. Перед заменой следует проверить всю систему: слишком мягкий ход ручки бывает связан не только с цилиндром, но и с воздухом в гидролинии, состоянием шланга, суппорта или его уплотнений.

Конструкция и практические особенности

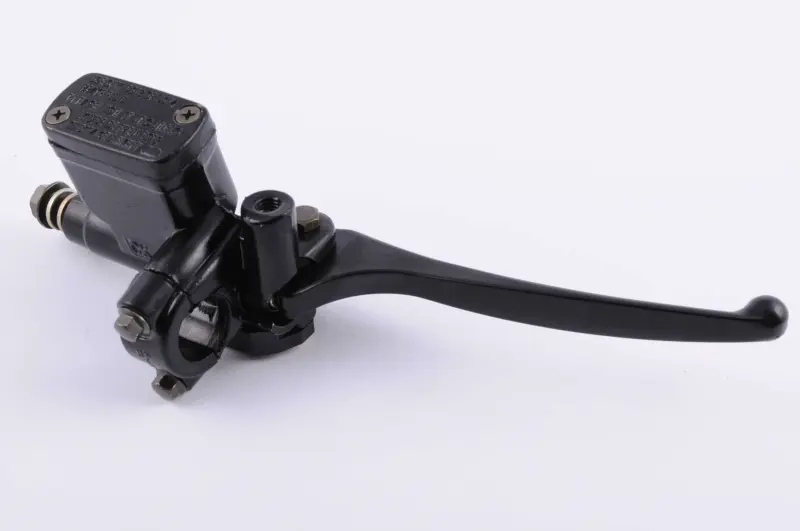

Машинка выполнена как единая рулевая сборка с длинным правым рычагом. Бачок расположен непосредственно над цилиндром и закрывается крышкой на двух винтах. Разъемный хомут позволяет закрепить корпус на руле без снятия других деталей с его конца. На корпусе предусмотрено резьбовое посадочное место, а подключение гидролинии находится рядом с цилиндром. Черное исполнение не выделяется на фоне штатных органов управления скутера.

• Правостороннее расположение: узел устанавливается со стороны управления передним гидравлическим тормозом и сохраняет привычный способ работы правой рукой.
• Рычаг входит в сборку: не требуется отдельно подбирать ручку к корпусу цилиндра, ее оси и толкателю.
• Встроенный бачок: запас тормозной жидкости размещен в одном корпусе с цилиндром, а винтовая крышка обеспечивает доступ при обслуживании.
• Разъемное рулевое крепление: корпус удобно позиционировать на руле и согласовывать его положение с блоком переключателей и облицовкой.

Что проверить при подборе

Обозначение Honda DIO охватывает несколько поколений и модификаций, поэтому одного названия скутера недостаточно для безошибочного выбора. Машинка рассчитана именно на правую сторону и гидравлический привод переднего тормоза. До заказа сравните старый узел с новым по форме корпуса и рычага, расположению рулевого хомута, направлению выхода тормозного шланга, типу его присоединения и свободному месту возле переключателей и пластика руля. Отдельно убедитесь, что на конкретной версии DIO установлен передний дисковый тормоз: для модификации с тросовым приводом барабанного механизма такая машинка не предназначена.

Установка и ввод в работу

При монтаже корпус закрепляют на правой стороне руля в положении, удобном для кисти и позволяющем бачку находиться правильно относительно горизонта. Затем присоединяют тормозной шланг с исправными уплотнениями, заполняют бачок жидкостью типа, предписанного изготовителем конкретного скутера, и удаляют воздух из гидропривода через клапан суппорта. После прокачки необходимо проверить плотность всех соединений, отсутствие подтеков, свободный возврат рычага и стабильное нарастание усилия при повторных нажатиях.

До поездки переднее колесо проверяют на вывешенном или надежно установленном скутере: рычаг должен создавать давление без провала, суппорт — отпускать диск после снятия усилия, а шланг не должен натягиваться при полном повороте руля в обе стороны. Работы с гидравлическим тормозом требуют аккуратности; при отсутствии опыта установку и итоговую проверку стоит поручить мастеру.
