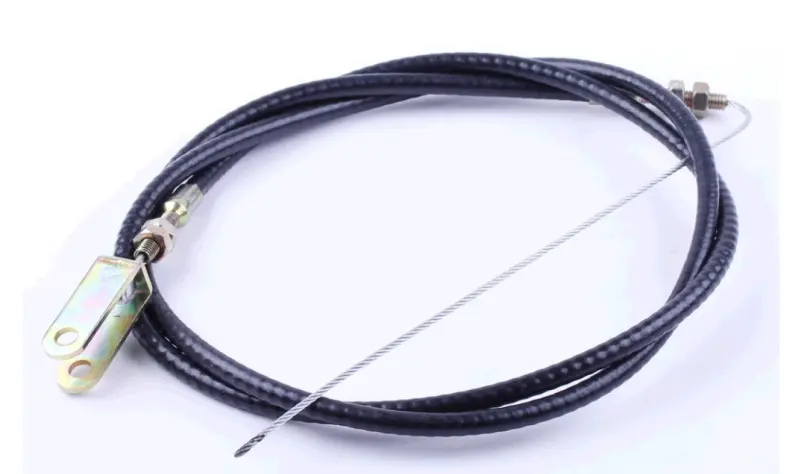

Трос газа для мототрактора L-1550 мм (верх — трос, низ — вилка)

Трос газа для мототрактора L-1550 мм

Подача топлива на мототракторе управляется гибкой тягой между постом оператора и двигателем: педаль или ручной рычаг тянет стальную жилу в оболочке, а она поворачивает рычажок регулятора оборотов. Трос общей длиной 1550 мм рассчитан именно на такую компоновку и применяется на мототракторах, где от педали до двигателя нужно тянуть длинную тягу, а короткие мотоблочные тросы уже не достают до места крепления.

Устройство концов

Верхний конец выведен открытой стальной жилой без наконечника: её пропускают в отверстие рычага и зажимают прижимной планкой или винтом. Такое исполнение удобно тем, что рабочую длину и величину хода выставляют по месту, подгоняя под конкретное положение рычага и ход педали. Нижний конец оснащён вилкой — она надевается на ушко педали или промежуточной тяги и фиксируется пальцем со шплинтом. Разборное соединение спокойно переносит вибрацию дизеля и позволяет снять тягу при обслуживании, не разбирая половину поста управления.

Признаки того, что тягу пора менять

• Педаль ходит туго или возвращается рывками — оболочка забита грязью, а жила подтирается изнутри.
• Вырос свободный ход: двигатель отзывается на нажатие с заметной задержкой.
• У выхода из оболочки видны разлохмаченные пряди — это прямой предвестник обрыва.
• Разбито ушко под вилку или потерян палец, соединение люфтит на каждой кочке.
• При отпущенной педали обороты не падают до холостых, рычаг регулятора не доходит до упора.

Обрыв жилы на дизельной технике особенно неприятен: обороты остаются в том положении, в котором застрял трос, и сбросить их педалью уже не получится. Поэтому изношенную тягу разумнее заменить заранее, до сезона активных работ.

На что смотреть при подборе

Ключевой размер — общая длина 1550 мм. Старую тягу измеряют целиком, вместе с оболочкой и концевыми элементами, и сравнивают с этим значением: слишком короткая не даст полного хода педали, слишком длинную придётся укладывать лишней петлёй, а лишний изгиб всегда добавляет трение. Второй ориентир — исполнение концов: здесь сверху открытый трос, снизу вилка. Если на технике стояло другое сочетание, например резьбовой наконечник или ушко с обеих сторон, посадочные места нужно сравнить отдельно. Третий момент — трасса прокладки: оболочка должна идти плавной дугой без резких изломов у кронштейнов, иначе даже новая тяга начнёт закусывать.

Установка и регулировка

Тягу прокладывают по штатному маршруту и фиксируют оболочку хомутами, чтобы она не ложилась на горячие части и не тёрлась о подвижные детали. Вилку соединяют с педалью пальцем со шплинтом, жилу заводят в рычаг регулятора и предварительно прижимают. Дальше проверяют оба крайних положения: при отпущенной педали рычаг должен возвращаться на упор холостого хода, при полностью нажатой — доходить до упора максимальных оборотов без натяга в распор. Небольшой свободный ход в начале нажатия оставляют намеренно: он компенсирует прогиб оболочки и не даёт двигателю подхватывать обороты сам по себе. Перед окончательной затяжкой прижима в оболочку полезно ввести немного жидкой смазки — тогда жила ходит легче и дольше сопротивляется коррозии.

Запасная тяга газа — та позиция, которую стоит держать в мастерской рядом с ремнями и фильтрами: замена занимает считаные минуты, а мототрактор остаётся полностью управляемым в разгар полевых работ.
