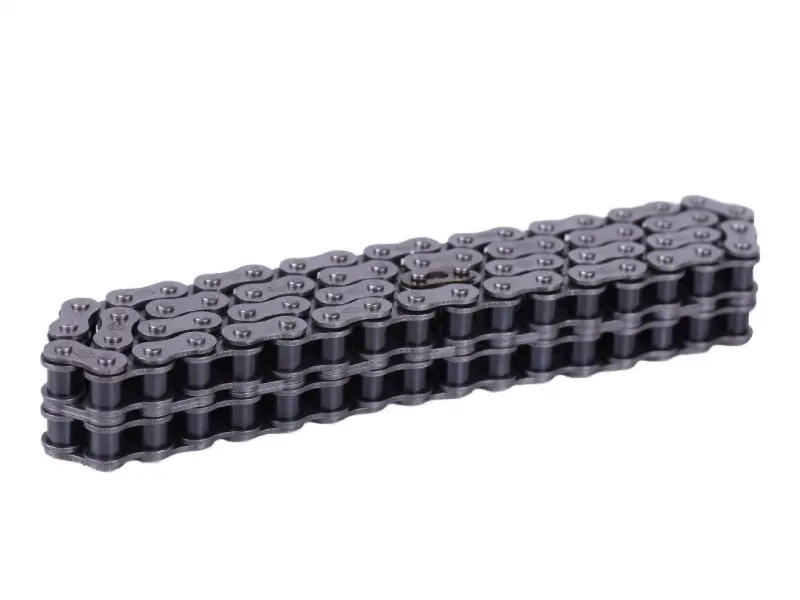

Цепь двухрядная приводная 33х2 звена, шаг 12,7 мм для редуктора мототрактора

Цепь двухрядная 33х2 звена для привода редуктора мототрактора

Дуплексная роликовая цепь передаёт крутящий момент в цепных приводах дизельных мототракторов и тяжёлой мотоблочной техники. Два параллельных ряда роликов работают на общих валиках и распределяют тяговое усилие сразу по двум дорожкам звёздочки, поэтому передача держит рывковые нагрузки при вспашке, фрезеровании и работе с навесным оборудованием заметно увереннее, чем однорядная цепь того же шага.

Где используется

Типоразмер рассчитан на привод редуктора мототракторов с дизельными двигателями водяного охлаждения мощностью примерно 7–12 л.с. В таких машинах цепь ставят между выходным валом и редуктором, в приводе грунтофрезы и в узлах навески, где звёздочки выполнены под шаг 12,7 мм и двухрядное исполнение. Отрезок из 33 звеньев в каждом ряду — это короткая замкнутая передача с небольшим межцентровым расстоянием, характерная для компактных редукторных приводов, а не длинная ходовая цепь.

Конструкция

Основу составляют стальные внутренние и наружные пластины, запрессованные валики, втулки и свободно вращающиеся ролики. Ролик перекатывается по зубу звёздочки вместо трения скольжения, за счёт чего снижается износ зубьев и нагрев передачи. Двухрядная схема с общей осью валиков даёт вдвое большую площадь зацепления при том же шаге, и именно это определяет ресурс детали в приводах с высоким моментом на низких оборотах, где однорядная цепь вытягивается быстрее.

Как подобрать замену

• Измерьте шаг снятой цепи — расстояние между центрами соседних роликов у этого типоразмера равно 12,7 мм.
• Пересчитайте звенья: в каждом ряду их должно быть 33, иначе цепь не сядет на межцентровое расстояние вашего редуктора.
• Проверьте звёздочки: они должны быть двухрядными, на однорядный венец дуплексная цепь не встанет.
• Сравните ширину между внутренними пластинами и диаметр ролика со старой цепью — по этим размерам определяется посадка на зуб.
• Подберите соединительное звено под тот же шаг и двухрядное исполнение, если старый замок деформирован.

Установка и обслуживание

Перед монтажом осмотрите звёздочки: если зубья приобрели крючкообразный профиль, новая цепь на изношенном венце вытянется за короткий срок, поэтому пару меняют вместе. Цепь надевают на звёздочки, замыкают соединительным звеном и выставляют натяжение так, чтобы ведомая ветвь имела небольшой провис. Перетянутый привод перегружает подшипники и валы редуктора, а ослабленный бьёт по зубьям и склонен соскакивать под нагрузкой. После сборки передачу смазывают трансмиссионным или цепным маслом, добиваясь, чтобы смазка попадала между роликом и втулкой, а не оставалась только на наружных пластинах.

Меняют такую цепь при заметной вытяжке, появлении тугих звеньев, посторонних стуках и биении в приводе или после схода с венца. Запасной отрезок пригодится всем, кто загружает мототрактор в сезон полевых работ: обрыв цепной передачи останавливает машину целиком, а замена занимает считаные минуты при наличии подходящего звена-замка и ключей для доступа к крышке редуктора.
