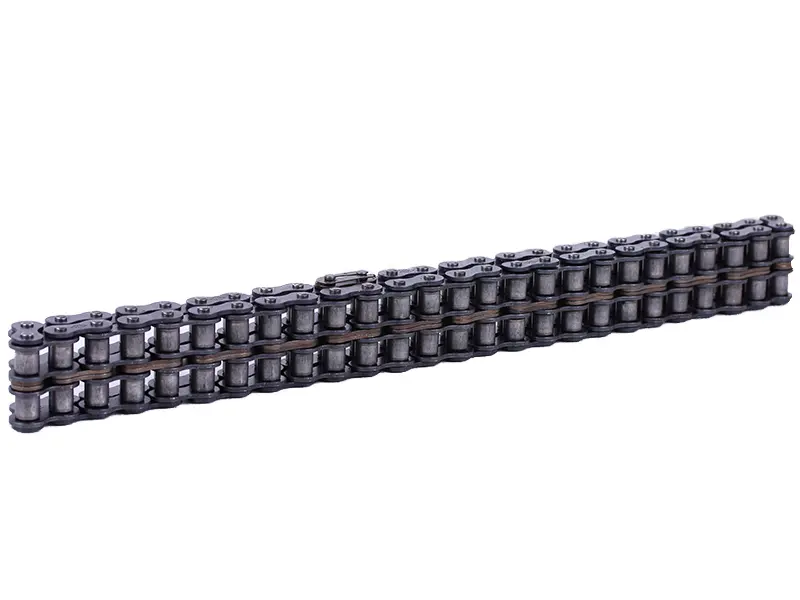

Цепь двухрядная 630-52L-2 для мототрактора AMG-2

Двухрядная роликовая цепь 630-52L-2 для мототрактора AMG-2 передаёт вращение между звёздочками цепного привода. Она нужна для замены изношенной цепи, когда шарниры приобрели избыточный люфт, звенья повреждены или привод перестал работать равномерно. При подборе ориентируются на полное обозначение и конструкцию снятой детали: одной длины цепи недостаточно для правильного зацепления.

Конструкция и работа

Цепь имеет два параллельных ряда роликов, соединённых пластинами и общими пальцами. Ролики входят во впадины между зубьями звёздочек, а шарнирные соединения позволяют звеньям огибать их. Такое исполнение требует соответствующих двухрядных звёздочек: совпадение общего размера с другой цепью ещё не означает, что она подойдёт к приводу.

Обозначение 52L указывает на 52 звена. Полный код 630-52L-2 стоит сверять целиком, поскольку цепи одинаковой длины могут различаться геометрией роликов и расположением рядов. Оба ряда должны правильно садиться на зубья, без бокового зажима и перекоса пластин.

Когда цепь пора менять

Повод для проверки — рывки, усилившийся шум со стороны привода, неравномерное натяжение при проворачивании и необходимость всё чаще выбирать провисание. По мере износа пальцев и втулок увеличиваются зазоры в шарнирах, из-за чего цепь становится длиннее. Одна регулировка натяжения этот износ не устраняет.

Отдельно проверяют тугие звенья, трещины пластин, повреждения роликов и состояние соединения концов цепи. Недостаток смазки, загрязнение и перекос звёздочек ускоряют износ. Если цепь растягивается неравномерно, её нельзя оценивать только в одном положении: свободный участок может сменяться слишком натянутым.

Что сверить при подборе

• Полное обозначение цепи и число звеньев снятой детали.
• Количество рядов, шаг и расстояние между рядами.
• Диаметр роликов и внутреннюю ширину звеньев — они должны соответствовать звёздочкам.
• Способ соединения концов и свободное место для соединительного звена внутри привода.
• Возможность выставить требуемое провисание в пределах регулировки механизма.

Изношенную цепь не используют как точный образец длины: накопленный люфт искажает измерение. При проверке шага лучше измерять несколько промежутков между пальцами, а результат сопоставлять с документацией механизма. Ошибка в шаге нарушает посадку на зубья, а неподходящая ширина вызывает трение или мешает цепи свободно огибать звёздочки.

Замена и проверка привода

Цепь меняют при остановленном двигателе и исключённом случайном запуске. После снятия старой детали осматривают зубья обеих звёздочек, их крепление, направляющие и натяжитель, если они предусмотрены конструкцией. Сильно изношенные звёздочки заменяют вместе с цепью: новая цепь на повреждённых зубьях быстро теряет правильное зацепление.

При установке сохраняют соосность звёздочек, выполняют соединение способом, предусмотренным конструкцией цепи, и регулируют провисание по требованиям механизма. Затем привод вручную проворачивают на полный оборот цепи, проверяя свободный ход и натяжение в нескольких положениях. Чрезмерная натяжка увеличивает нагрузку на валы и опоры, а избыточное провисание способствует ударам и сходу цепи. Смазку и защитные кожухи восстанавливают до запуска.
