Электронный блок зажигания для мопедов Active 110/125 см³ и родственных китайских моделей с четырехконтактным разъемом. Он накапливает заряд и в нужный момент отдает импульс на катушку зажигания, поэтому от его исправности напрямую зависят запуск двигателя, ровный холостой ход и отсутствие провалов при разгоне.

Что делает коммутатор в системе зажигания

Блок принимает сигнал от датчика на генераторе, отслеживает положение и обороты коленчатого вала и задает момент искрообразования. Именно он определяет, насколько рано или поздно воспламенится топливовоздушная смесь. При корректной работе мотор схватывает с первого кика, держит стабильные обороты на холостом ходу и ровно тянет по всему диапазону. Когда импульс начинает «плавать», двигатель отвечает рывками, троением и повышенным расходом топлива, а искра может пропадать на горячую.

Конструкция

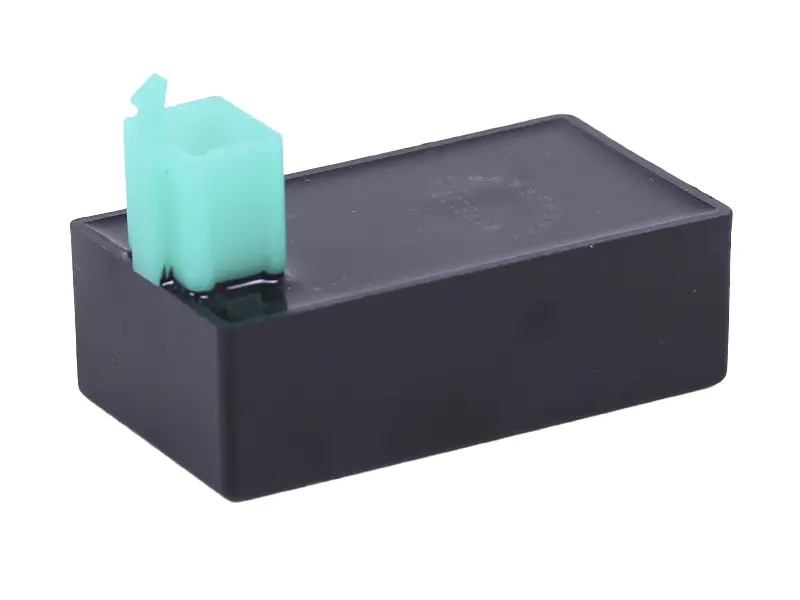

Электроника собрана в компактном прямоугольном черном корпусе и залита компаундом: внутри нет обслуживаемых или регулируемых деталей, блок меняется целиком. Сверху выведена одна светло-зеленая колодка на четыре вывода — через нее подается питание, приходит управляющий сигнал от датчика, снимается выход на катушку зажигания и подключается провод остановки двигателя от замка.

Преимущества

• Единая колодка на 4 контакта — подключение идет по штатному разъему, без скруток и переделки проводки, замена занимает несколько минут.
• Залитый корпус без разборных элементов — начинка защищена от вибрации, пыли и влаги, которые неизбежны под пластиком мопеда.
• Компактные габариты блока — деталь встает на штатное место под облицовкой без переноса креплений и удлинения жгута.

Когда пора менять

• полностью пропала искра, мопед не заводится ни киком, ни стартером;
• двигатель схватывает и тут же глохнет, особенно на прогретом моторе;
• обороты самопроизвольно плавают, мотор троит на средних оборотах;
• мопед перестает раскручиваться выше определенного порога, будто упирается в ограничитель;
• перебои с искрой появились после отказа регулятора напряжения.

Как подобрать и установить

Главный ориентир при подборе — тип колодки и количество выводов: снятая деталь должна иметь такой же четырехконтактный разъем и совпадать по расположению проводов в фишке. Сверьте распиновку по схеме своего мопеда — у четырехконтактных блоков один провод отвечает за питание, второй принимает сигнал датчика, третий идет на катушку зажигания, четвертый связан с замком и глушением двигателя.

Перед установкой нового блока проверьте регулятор напряжения: если бортовое напряжение поднимается выше 15 В, свежая электроника рискует повторить судьбу старой. Заодно осмотрите разъем и наконечники — окисленные или разболтанные контакты дают ровно те же перебои, что и отказавший блок, и часто именно они вводят в заблуждение при диагностике. Ставить коммутатор лучше в сухом месте под облицовкой, колодкой вниз или вбок, чтобы вода не скапливалась в разъеме.

Такую деталь берут и на замену отказавшей, и как запасную в дорогу: блок легкий, места занимает мало, а перекинуть его в поле можно без инструмента — достаточно отсоединить фишку и защелкнуть новую.
