Патрон рычага выжимного подшипника обратного вращения для мототрактора

Патрон рычага выжимного подшипника (обр. вращ.) для мототрактора

От этой детали напрямую зависит, насколько чисто мототрактор выключает сцепление. По ее направляющей втулке перемещается выжимной подшипник, а литой фланец удерживает опору строго по оси и не дает подшипнику перекашиваться под усилием рычага. Пока патрон в порядке, сцепление выключается полностью, передачи включаются без хруста, а нагрузка на подшипник и лепестки корзины распределяется равномерно.

Конструкция детали

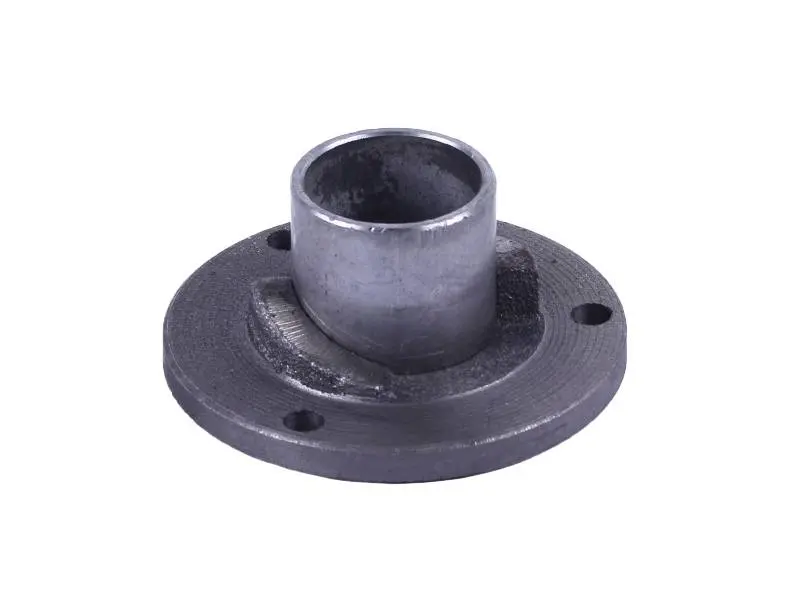

Изготовлен патрон как цельная литая опора: круглый фланец с крепежными отверстиями и обработанная цилиндрическая втулка в центре. Втулка работает направляющей для выжимного подшипника и одновременно центрирует его относительно вала, а фланец притягивается болтами к корпусу коробки передач и фиксирует опору в одном положении. Массивное литое основание держит усилие нажатия без деформации, поэтому подшипник ходит по втулке ровно, без закусывания и биения.

Исполнение «обр. вращ.» относится к варианту узла сцепления с обратным направлением вращения. С деталями прямой схемы такие патроны не взаимозаменяемы, поэтому исполнение всегда подбирают под свою коробку передач.

Когда пора менять

Изношенная направляющая втулка выдает себя характерно: сцепление начинает «вести», рычаг ходит туго или, наоборот, с чрезмерно большим свободным ходом, при нажатии слышен шорох и подвывание, а передачи включаются с заметным усилием. Если на втулке появились задиры и овальная выработка либо на фланце есть трещина возле крепежного отверстия, деталь меняют целиком — восстановление посадочной поверхности здесь не дает стабильного результата и подшипник быстро разбивает опору снова.

Как подобрать

• Сверьте наружный диаметр направляющей втулки с посадочным отверстием своего выжимного подшипника.
• Проверьте внутренний диаметр втулки: она должна свободно становиться на вал без люфта и без натяга.
• Сравните длину втулки — от нее зависит рабочий ход подшипника и полнота выключения сцепления.
• Приложите снятую деталь к новой по фланцу: диаметр, расположение и шаг крепежных отверстий должны совпадать.
• Уточните исполнение узла — прямого или обратного вращения.

Преимущества

• Литой корпус с развитым фланцем принимает усилие выключения сцепления без деформации, поэтому опора не «играет» и подшипник не перекашивается.
• Обработанная цилиндрическая втулка задает ровный ход подшипника — сцепление выключается мягко и предсказуемо, без рывка.
• Болтовое крепление через фланец к корпусу коробки дает жесткую фиксацию и повторяемое положение опоры при каждой сборке после ремонта.

Установка

Работу удобно совмещать с обслуживанием сцепления. После снятия коробки или крышки очистите посадочную плоскость от старого герметика и грязи, осмотрите рычаг выключения и сам выжимной подшипник — ставить новый патрон в паре с изношенным подшипником смысла мало. Направляющую втулку перед сборкой протрите и нанесите тонкий слой консистентной смазки, затем установите деталь на место и равномерно, крест-накрест затяните болты фланца. После сборки отрегулируйте свободный ход привода сцепления: именно он определяет, будет ли подшипник постоянно поджат к корзине и как быстро выработает ресурс.

Патрон в исполнении для обратного вращения берут и в плановый ремонт коробки мототрактора, и в запас: износ этой опоры останавливает технику в самый неподходящий момент, когда сцепление перестает выключаться под нагрузкой и трогаться с прицепом или навесным оборудованием уже невозможно.
