Реле-регулятор для четырёхтактных двигателей семейства GY6 объёмом 125 и 150 кубов выпрямляет переменный ток генератора и удерживает напряжение бортовой сети в безопасных пределах. Исправный регулятор — это ровный свет, живой аккумулятор и предсказуемая работа всей электрики скутера, а его отказ обычно бьёт сразу по нескольким потребителям.

Что делает эта деталь

Генератор выдаёт переменное напряжение, которое растёт вместе с оборотами двигателя: на холостых его мало, на трассе — заметно больше нормы. Регулятор принимает сигнал с обмоток, выпрямляет его диодным мостом и срезает избыток, отдавая потребителям стабилизированные примерно 14 вольт. От этого зависят яркость фары, работа приборной панели, поворотников и звукового сигнала, а главное — правильная подзарядка аккумулятора в движении.

Конструкция

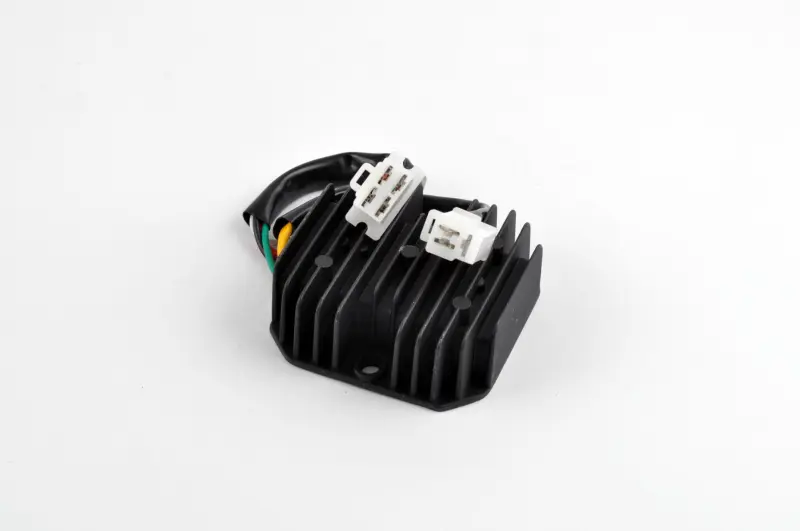

Корпус литой, с развитым оребрением по верхней плоскости: силовые элементы внутри работают под постоянным нагревом, и рёбра отводят тепло в набегающий поток воздуха. Внутренняя начинка залита компаундом, поэтому она не боится вибрации и влаги под пластиком. Электрическая часть выведена коротким жгутом на два белых разъёма — четырёхконтактный и трёхконтактный, семь проводов суммарно. Колодки оснащены пластиковыми защёлками, соединение фиксируется и не расходится от тряски. По бокам корпуса выполнены проушины под болтовое крепление к раме или штатному кронштейну.

Как подобрать замену

• Считайте контакты на снятой детали: нужен вариант именно с двумя колодками на 4 и 3 контакта. Схемы GY6 на 4, 5 и 6 проводов между собой не взаимозаменяемы.
• Ориентируйтесь на двигатель: 125 и 150 см³ семейства GY6, включая распространённые 152QMI и 157QMJ.
• Сверьте цвета проводов и порядок их расположения в колодках со штатной проводкой — на китайской технике встречаются разные раскладки.
• Проверьте посадочное место: расстояние между проушинами и длину жгута до ответных фишек.

Когда регулятор пора менять

• Лампы перегорают одна за другой, а свет заметно ярче на высоких оборотах — напряжение уходит вверх.
• Аккумулятор быстро разряжается и не набирает заряд даже после долгой поездки.
• Электролит уходит, банки кипят, корпус батареи вздувается.
• Корпус реле после короткой поездки перегрет, на колодках есть следы оплавления или подгоревшие контакты.

Установка

Замена выполняется без специнструмента: снимите пластик, отсоедините клемму аккумулятора, отщёлкните обе колодки, открутите болты крепления и поставьте новый регулятор на то же место — плотно к металлу, чтобы корпус работал ещё и как теплоотвод. Разъёмы перед подключением стоит осмотреть: окисленные или разболтанные контакты греются и приводят к повторному отказу. После сборки заведите двигатель и замерьте напряжение на клеммах аккумулятора — на средних оборотах оно должно держаться в районе 14 вольт и не расти дальше при добавлении газа.
