Клапанный механизм 186F в сборе, комплект на 2 клапана дизельного двигателя 9 л.с.

Клапанный механизм 186F в сборе, комплект на 2 клапана

Комплект деталей газораспределения для ремонта головки одноцилиндрового дизельного двигателя 186F мощностью 9 л.с. Моторы этой серии ставят на тяжёлые мотоблоки, мототракторы, мотопомпы и дизельные электростанции, в том числе на станции мощностью около 5 кВт, поэтому набор одинаково подходит и для переборки мотоблока, и для ремонта генераторной установки.

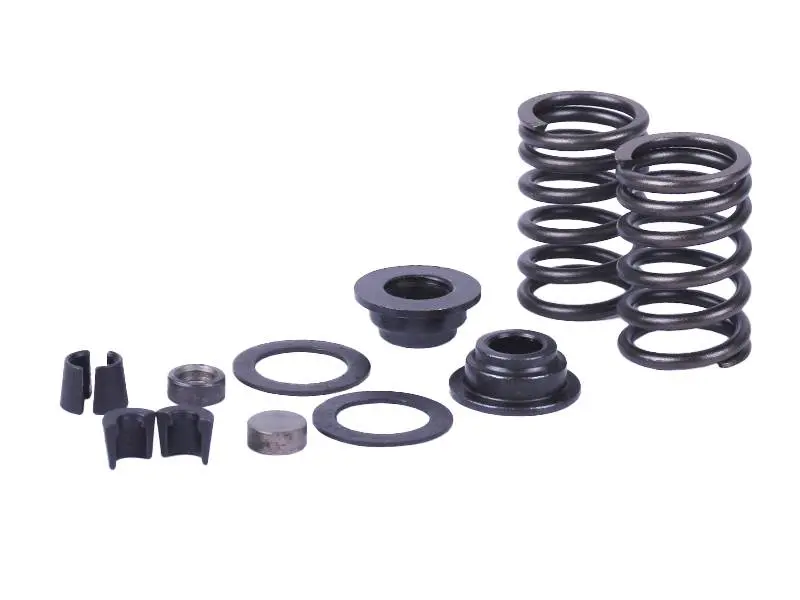

Что входит в набор

• две клапанные пружины;
• две тарелки пружин;
• две опорные шайбы;
• сухари на впускной и выпускной клапан;
• мелкие сопутствующие детали фиксации.

Набор закрывает обе стороны газораспределения сразу — и впуск, и выпуск. Пружина возвращает клапан на седло после каждого такта, тарелка передаёт на неё усилие, сухари удерживают тарелку в проточке стержня, а опорная шайба разгружает посадочное место в головке. Детали работают в паре, поэтому менять их по одной смысла нет: разная упругость пружин быстро приводит к неравномерной работе впуска и выпуска. Стальные элементы идут с тёмным защитным покрытием.

Когда нужен такой ремонт

• двигатель теряет компрессию и тяжело запускается на холодную;
• из-под крышки головки слышен звонкий стук, который не уходит после регулировки зазоров;
• клапан подвисает и не возвращается на седло после перегрева;
• пружины просели, потеряли свободную высоту или дали трещину;
• сухари разбиты, а проточка тарелки выработана;
• головку снимали для притирки клапанов или замены прокладки — старую пружинную группу в этом случае разумно обновить целиком.

Дизель 186F имеет диаметр цилиндра 86 мм, ход поршня 72 мм и рабочий объём около 406 см3 при 3600 об/мин. Нагрузка на клапанную группу здесь заметно выше, чем у маломощных моторов серий 168F и 170F, и детали от них не подойдут: там другая длина и жёсткость пружины, другой размер тарелки. При подборе ориентируйтесь на обозначение двигателя 186F, указанное на шильдике техники, а если мотор уже разобран, сравните свободную высоту старой пружины, наружный диаметр витка и конус тарелки с новыми деталями.

Установка

Работа выполняется со снятой головкой. Клапаны рассухаривают съёмником, старые детали убирают, посадочные места и стержни клапанов очищают от нагара и проверяют на выработку и биение. Перед сборкой стержень и рабочие кромки смазывают моторным маслом, тарелку сажают ровно, половинки сухарей сводят так, чтобы они полностью вошли в проточку, и только после этого снимают нагрузку со съёмника. Обязательный финальный шаг — регулировка тепловых зазоров впускного и выпускного клапанов на холодном двигателе: с новыми пружинами и тарелками зазоры почти всегда уходят от прежних значений.

Комплект берут и под плановую переборку двигателя, и в ремонтный запас для техники, которая работает под постоянной нагрузкой — генератора на объекте, мотопомпы или мотоблока в сезон. Замена всей пружинной группы разом возвращает клапанам правильное усилие прижима, стабилизирует компрессию и снимает стук, который появляется по мере износа старых деталей.
