Реле зарядки (регулятор напряжения) 4T GY6 125/150, 5 проводов

Реле зарядки 4T GY6 125/150 (5 проводов)

Регулятор-выпрямитель для бортовой сети 12 В четырёхтактной техники на двигателях серии GY6 объёмом 125 и 150 см³ — 152QMI и 157QMJ. Узел принимает переменное напряжение от обмоток генератора, выпрямляет его и удерживает в рабочих пределах, чтобы аккумулятор получал ровный заряд, а свет, панель приборов и зажигание не страдали от скачков при раскрутке двигателя.

Что делает регулятор напряжения

Отдача генератора напрямую зависит от оборотов: на холостых её едва хватает, а ближе к максимальным она уходит далеко за норму бортовой сети. Внутри блока собран выпрямитель, который превращает переменный ток в постоянный, и стабилизирующая часть, срезающая верхний порог. Когда деталь выходит из строя, симптомы узнаваемы: перегорают лампы фары и поворотов, аккумулятор либо не набирает заряд и садится за пару поездок, либо перезаряжается и греется, свет мигает и тускнеет на холостых, стартер крутит вяло.

Конструкция

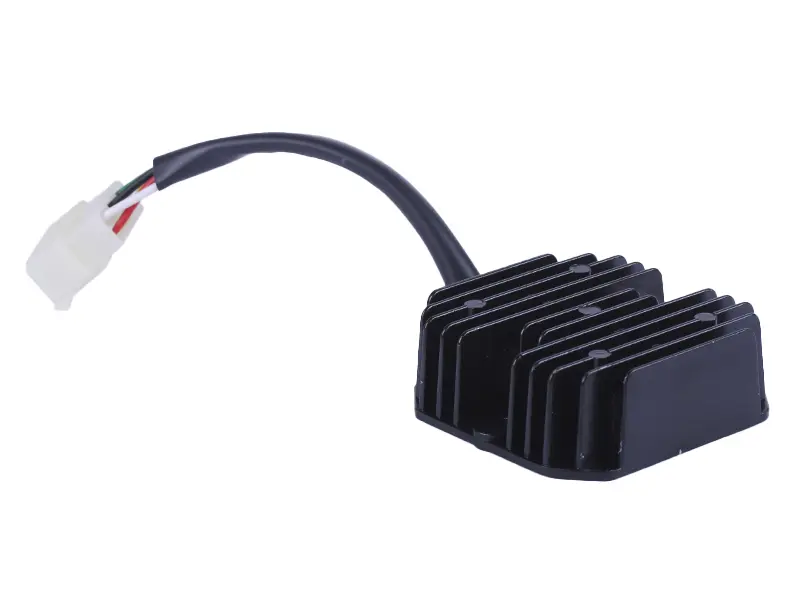

Основа — литой оребрённый корпус чёрного цвета. Продольные рёбра увеличивают площадь охлаждения, а сам металл работает радиатором для силовых элементов, которые греются тем сильнее, чем выше нагрузка от света и зарядки. По краям предусмотрены монтажные приливы с отверстиями под штатные болты, поэтому блок садится на своё место без переходных кронштейнов.

Выводы собраны в один короткий жгут в общей изоляции, который заканчивается белой колодкой на пять контактов. Пятипроводная схема разводит выводы обмоток генератора, массу, выход на аккумулятор и линию освещения — это классический вариант для скутеров GY6 125/150 с 12-вольтовым оборудованием.

Преимущества

• Оребрённый литой корпус отводит тепло при долгой езде в плотном потоке и в жару, поэтому силовая часть не уходит в перегрев.
• Ограничение зарядного напряжения бережёт аккумулятор от перезаряда и продлевает срок службы ламп накаливания в фаре и поворотах.
• Готовый жгут с колодкой на пять контактов вставляется в разъём штатной проводки — не нужны пайка, скрутки и переделка косы.
• Монтажные проушины по краям корпуса позволяют затянуть блок на штатное посадочное место и убрать вибрацию разъёма.

Как подобрать

Снимите старый блок и сверьте три вещи: количество проводов, тип и размер колодки, расстояние между крепёжными отверстиями. На технике GY6 встречаются варианты на четыре, пять и шесть проводов, а колодки различаются размером контактов и типом разъёма — «мама» или «папа». Пятипроводное исполнение с одной колодкой рассчитано на распространённую схему 125/150 см³; если в проводке стоит шестиконтактный разъём от трёхфазного генератора, нужен блок другой конфигурации. Запомните также цвета проводов старого регулятора — на китайских скутерах они обычно повторяются от модели к модели.

Установка и проверка

Перед работой отключите минусовую клемму аккумулятора. Блок крепится под пластиком, чаще всего на раме или рядом с площадкой аккумулятора; выбирайте место с продувом, а не глухой карман, где стоит горячий воздух. Колодка должна заходить до щелчка, без люфта, а контакты — быть сухими и чистыми: окисленные или разболтанные клеммы дают ту же картину, что и неисправный регулятор. После сборки заведите двигатель и измерьте напряжение на клеммах аккумулятора мультиметром: на холостых оно чуть выше напряжения покоя, а с ростом оборотов не должно уходить в перезаряд. Заодно проверьте состояние обмоток генератора и массового провода — с пробитой обмоткой новый блок долго не проработает.

Реле зарядки относится к деталям, которые не изнашиваются постепенно, а выходят из строя разом — обычно после перегрева, попадания воды в колодку или работы с полуживым аккумулятором. Запасной регулятор напряжения полезно держать в багажнике вместе с предохранителями и свечой: замена занимает несколько минут и возвращает скутеру нормальный свет и заряд аккумулятора.
